Вакуумный пылесос из шуруповерта самодельный

В интернете предлагается много инструкций самодельных пылесосов на основе разных двигателей: от соковыжималки; холодильного компрессора; стиральной машины. Главное условие, которым объясняется такой выбор – их обороты должны быть не меньше 6000 в минуту. Такому требованию отвечает и один из самых распространенных сегодня инструментов – шуруповерт.

На основе последнего вакуумный пылесос делают в виде насадки. Она съемная, шуруповерт при этом не разбирается, что особенно важно при его большой востребованности для разных работ.

Кроме шуруповерта для вакуумного пылесоса придется запастись: куском толстой фанеры; металлической коробкой из-под печенья; листом резины; 5-литровой ПЭТ-бутылкой; стержнем с резьбой; гайками; куском шланга (подойдет какая-либо трубка); куском ткани.

Из инструментов не обойтись без суперклея, ножа, ножниц, циркуля, маркера, разных по диаметру сверл, лобзика, напильника, наждачной бумаги.

Вначале снимают с коробки из-под печенья крышку, кладут ее на кусок фанеры, обводят маркером по периметру. С помощью лобзика вырезают круг, края которого обрабатывают напильником, затем доводят наждачной бумагой.

Замеряют у шуруповерта диаметр головной части, из которой выходит рабочая ось (на ней крепится патрон). Под этот размер подбирают сверло-коронку и сверлят отверстие по центру круга, вырезанного ранее из фанеры.

Из куска тонкой резины вырезают полоску шириной на 3…5 мм больше толщины круга из фанеры. Оклеивают ею торец вырезанного отверстия. При этом делают это с одной стороны круга заподлицо с его поверхностью – с другой стороны резинка будет немного выступать.

После высыхания клея выполняют проверку: головную часть шуруповерта вводят в отверстие – заготовка должна сидеть на ней плотно. Снимают ее, используя сверло небольшого диаметра, сверлят шесть отверстий, равномерно распределяя их вокруг центрального.

От 5-литровой пластиковой бутылки отрезают верхнюю часть – примерно треть всей высоты – и днище. Получают корпус пылесоса, в стенках которого устраивают отверстия.

На крышку коробки из-под печенья ставят отрезанную верхнюю часть бутылки, обводят ее периметр маркером. Вырезают круг, определяют его центр и сверлят в нем небольшое отверстие.

От центра пластины проводят маркером радиусы, разделяя ее на 8 частей.  Проводят окружность радиусом 1,5…2 см. В местах ее пересечения с ранее отмеченными радиусами сверлят небольшие отверстия. Разрезают пластину по радиусам от края до этих отверстий. Каждый из восьми полученных секторов изгибают в одну сторону, делая из пластины вертушку.

Отрезают от стержня с резьбой небольшой кусок, садят на него центральным отверстием вертушку и фиксируют ее положение гайками.

Делают фильтр. От ПЭТ-бутылки меньшего объема отрезают горловину. Приклеивают к нижней части кусок ткани. Когда высохнет клей отрезают лишнее, оставляя перекрытым только основание. Обклеивают соединение изолентой. Полученную деталь вставляют вовнутрь (горлышком вперед) отрезанной ранее верхней части 5-литровой бутылки. Фиксируют ее положение тонкой резинкой, приклеиваемой по окружности.

В крышке 5-литровой бутылки устраивают центральное отверстие. Вводят к него конец шланга, герметизируют соединение клеем.

Круг из фанеры одевают на переднюю часть шуруповерта. Закрепляют в патроне вертушку (через стержень). Одевают сверху корпус из нижней части 5-литровой бутылки. Крепят к немуфильтр с помощью изоленты. Одевают насадку.

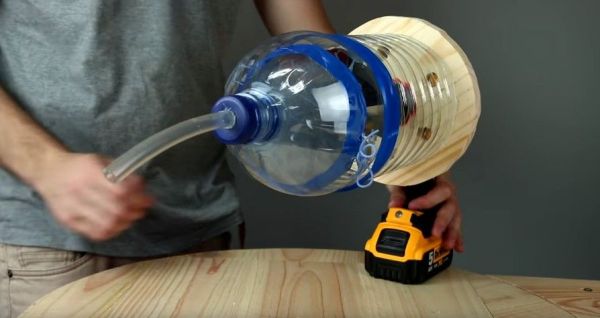

Пылесос готов. Остается к насадке подсоединить шланг и можно делать уборку.
