Горизонтальный прокол грунта используется тогда, когда необходимо проложить коммуникации без вскрытия поверхности. Технология особенно востребована в условиях плотной городской застройки, возле автомобильных дорог, железнодорожных линий и объектов с непрерывным трафиком. Метод позволяет прокладывать трубопроводы различного назначения, снижая вмешательство в инфраструктуру и сокращая сроки работ.
Работы начинают с геодезического анализа и подготовки площадки. Специалисты определяют глубину залегания будущей скважины, состав грунта и возможные препятствия. Эти данные влияют на выбор угла бурения, траектории и плотности бурового раствора. Важно заранее учитывать наличие подземных коммуникаций, поэтому трасса согласуется с локальными техническими службами. Подготовительный этап помогает избежать отклонений и обеспечивает точность дальнейшего бурения.

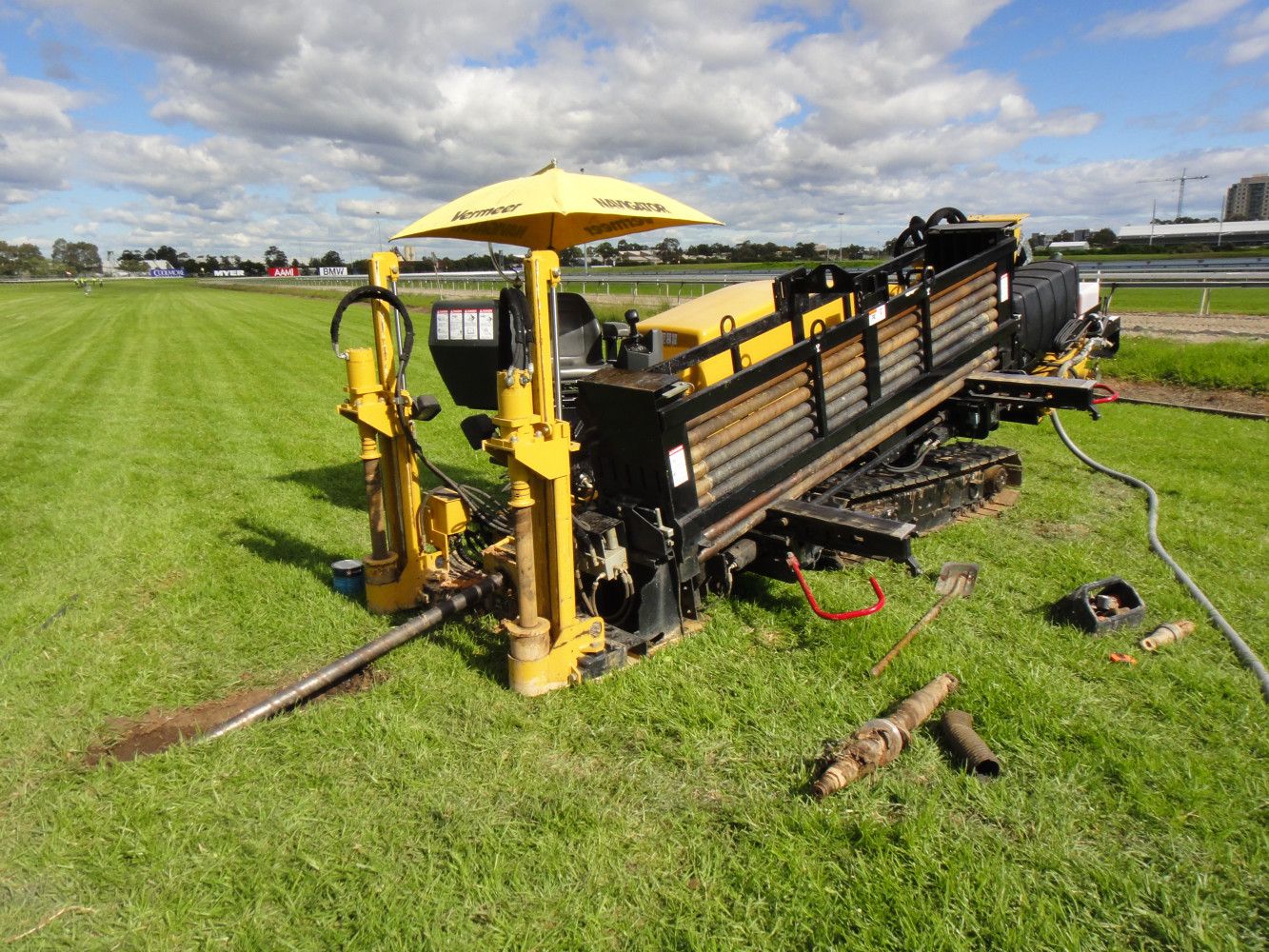

Основой метода является пилотное бурение. Установка направляет буровую головку по заданной траектории, а оператор корректирует направление с учётом данных локационной системы. Пилотная скважина создаёт канал, который позже расширяют. На этом этапе важно контролировать давление и характеристики раствора, поскольку от них зависит устойчивость стенок скважины. Буровой раствор выполняет сразу несколько задач: охлаждает инструмент, уплотняет стены канала и выносит породу на поверхность.
После пилотного прохода выполняют расширение. Его проводят ступенчато, увеличивая диаметр до требуемого размера. Для расширения используют специальные риммеры. Количество проходов зависит от диаметра будущего трубопровода и плотности грунта. Важно выдерживать последовательность, чтобы избежать провалов и разрывов скважины. Оборудование должно работать плавно, без рывков, так как чрезмерное усилие может привести к деформации канала.
Когда скважина готова, приступают к протяжке трубопровода. Трубу соединяют с риммером и протягивают назад по расширенному каналу. Этот этап требует точного контроля скорости и натяжения. Важно следить за тем, чтобы труба не подвергалась кручению и не испытывала излишних нагрузок. Трубы часто используют полиэтиленовые или стальные, в зависимости от назначения коммуникации. Полиэтиленовые магистрали удобны тем, что секции можно сварить заранее и протянуть цельным участком.
Одним из преимуществ метода является минимальное воздействие на поверхность. Нет необходимости вскрывать грунт, перекрывать движение транспорта, демонтировать покрытия. Это снижает риски и экономит время. В условиях городской среды метод ГНБ помогает избежать сложных согласований, связанных с нарушением дорожной инфраструктуры. Кроме того, технология позволяет работать на участках, где традиционные методы неэффективны: под реками, оврагами, трассами и промышленными площадками.
Дополнительным преимуществом является высокая точность. Современные локационные системы отслеживают положение буровой головки в режиме реального времени. Оператор корректирует траекторию, чтобы избежать отклонений. Это особенно важно при прохождении рядом с существующими коммуникациями или в плотных грунтах. Точность повышает безопасность и уменьшает вероятность аварийных ситуаций.
После протяжки трубопровода проводят проверку условий укладки и качество стыков. Испытания выполняют в соответствии с назначением магистрали. Вода, воздух или рабочая среда подаются под давлением, чтобы выявить возможные ошибки монтажа. Если параметры соответствуют нормам, объект принимается и передается на эксплуатацию. Финальная документация фиксирует глубину, длину, материалы и технологические особенности выполненных работ.
Технология горизонтального прокола грунта применяется в проектах различного масштаба: от локальных подключений до прокладки магистральных линий. Метод обеспечивает высокую скорость выполнения, точность и снижает потребность в восстановлении территории. Он подходит для инженерных сетей водоснабжения, канализации, кабельных линий, дренажных систем и коммуникаций связи. Такой подход помогает оптимизировать сроки работ и уменьшить риски, связанные с традиционными методами раскопки
