Удобный авто-гвоздодер из обрезка металлической трубы

Автоматический гвоздодер – удобная и полезная в хозяйстве вещь. Обладая свободным временем и необходимыми инструментами, его вполне можно изготовить самостоятельно у себя в гараже.

Представленная нами модель автоматического гвоздодера, состоит из полого корпуса с прорезью. Внутри него установлен вращающийся шток с насадкой. Ее рабочая поверхность имеет специальное углубление для захвата шляпки гвоздя. Действие приспособления основано на вытягивании гвоздя в процессе вращения центрального штока инструмента.

Чтобы изготовить подобное устройство, мастеру потребуется кусок круглой металлической трубы с толстыми стенками, длинная шпилька с резьбой по всей поверхности, две гайки для нее, кусок стального уголка, болгарка, сварочный аппарат, линейка и маркер.

Работу начинают с изготовления насадки штока. Для этого берут высокую гайку и приваривают к ней сбоку кусок металлического уголка. Зажав его в тисках, при помощи болгарки в нем делают V-образный вырез. Один из концов шпильки обрабатывают на наждачном станке, превращая ее поверхность в шестигранник, под размер подходящего гаечного ключа.

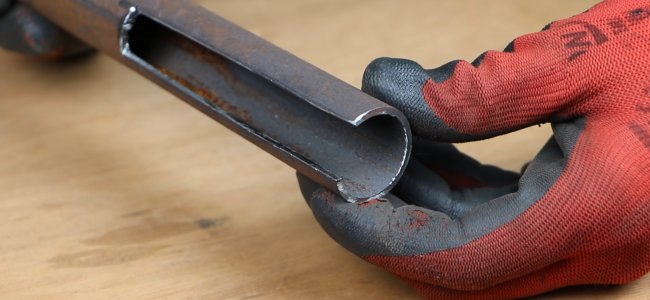

На боковой поверхности трубки производят разметку паза П-образной формы. Его длина должна составлять 1/3 длины трубки, а ширина соответствовать размеру рабочей поверхности насадки. Паз выпиливают болгаркой. В противоположный торец трубки вваривают гайку.

Чтобы собрать конструкцию, на шток накручивают широкую гайку с приваренными рабочими кромками. Затем, шпильку вкручивают в трубку, а насадку помещают в ее паз. После этого, инструмент окрашивают эмалью из аэрозольного баллона. Теперь он готов к испытанию.

Инструмент помещают над гвоздем и V-образной прорезью поддевают его шляпку. После этого, гаечным ключом или шуруповертом вращают шток. При этом, насадка приспособления будет подниматься вверх по прорези в трубе, полностью извлекая гвоздь из дерева.

Другой вариант автоматического гвоздодера, представляет собой рукоятку с рабочими кромками, оснащенную А-образными упорами. Кусок уголка приваривают к одному из торцов отрезка профильной трубы. Рабочие кромки формируют болгаркой. Затем из куска толстого металла изготавливают два А-образных упора и закрепляют их болтом в нижней части трубы. Чтобы они не повреждали дерево, к ним приваривают подошвы из листового металла.

Рабочими кромками готового гвоздодера зацепляют шляпку гвоздя, после чего надавливают на рычаг и извлекают крепеж из доски.
