Самодельный генератор из ветра

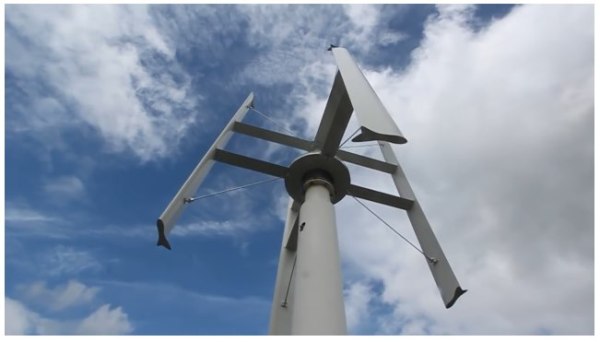

Ветряк для получения электроэнергии можно сделать в виде вертикально-осевой турбины, которая, за счет энергии ветра будет вращать генератор. Делают его, пользуясь инструментами: электрической дрелью; сверлами диаметром 4, 6, 10 мм; канцелярским ножом; ножницами по металлу; рулеткой; ручным заклепочником; маркером; скотчем; четырьмя прищепками; гайковертом; принтером; компьютером.

Из материалов понадобится: алюминиевый уголок размером 20х20 мм (по длине примерно метр); алюминиевые пластины, которые применяют для офсетной печати (11 штук); заклепки диаметром и длиной, соответственно, 4, 6…8 мм (150 штук); болты М4 длиной 10…12 мм и гайки к ним (18 штук); небольшие (4/10 мм) шайбы (24); большие (4/20 мм) шайбы (27); велосипедное колесо диаметром 27 дюймов (63…64 см); велосипедные спицы любой длины (12); полосы из стали 20х3х3 см (2); велосипедная ось от заднего колеса, которая подходит под заготовленное колесо (нужны под нее 3 гайки); болты М6 6-сантмиетровой длины с гайками (3). Перечисленные материалы необходимы для изготовления ветряка с тремя лопастями. Их можно устроить шесть, тога материалов нужно в два раза больше.

Начинают с загрузки и распечатывания шаблонов, которые берут из файлов по адресам, например,VAWT_template2018_A4_01.pdf и VAWT_template2018_A4_02.pdf. Листы соединяют по размерным стрелкам, скрепляют между собой, вырезают из них шаблоны по контурам.

Из алюминиевой пластины вырезают прямоугольник 48х42 см, затем его делят на две заготовки 24х42 см. К каждой прикладывают шаблон, обрезают лишние треугольные участки, отмечают центр отверстий, прокалывая пластину насквозь. Далее все повторяют еще с двумя пластинами – в итоге получают шесть заготовок оснований, на которых центральная линия должна находиться у трех сзади, у трех – спереди.

Заготовки оснований соединяют попарно, закрепляя скотчем, прищепками. Сверлят на всех (можно сразу, соединив основания в пакет) 16 отверстий по шаблону, пользуясь сверлом диаметром 4 мм.

Кладут каждое основание на край стола; при этом срединная линия должна выступать немного за него. Размещают сверху уголок, сгибают заготовки на 90°. Делают все так, чтобы сгибы у трех оснований были вниз, у остальных – вверх.

Готовят три пластины длиной 67 см. С одного их длинного края проводят линии, отстоящие от кромки на 2 см. Складывают одну на другую так, делают надрезы от торца, удаленные от него на 4, 6, 8,10, 18, 26, 34 и дальше через 2 см до расстояния 64 см. То же самое выполняют с другого длинного края пластин.

Складывают пластины. Проводят вертикальные линии от 4-сантиметровых отметок: одну длиной 19 см, другую – 33. Отмечают точки на них, удаленные на расстояние 3, 20 см. Сверлят в них отверстия (4 мм) – всего из восемь.

У пластин загибают концы в районе прорези, удаленной от торца на 3 см и следующей за ней, придавая треугольную форму. Вставляют в них основание и укрепляют велосипедными спицами. То же самое делают с другого края пластины. Все три основания крепят заклепками через имеющиеся отверстия к флюгеру.

Закрепляют полученные лопасти равномерно на ободе колеса. Колесо крепят горизонтально на стойке с возможностью вращению под действием ветра. Рядом, на дополнительной стойке крепят генератор, на котором устраивают шкив. Последний соединяют ременной передачей с ободом ветряка. Она передает вращение от ветряка на ось генератора, который будет вырабатывать электроэнергию.
