Самодельный аудио передатчик

Вариантов самодельных аудио-передатчиков много. Один из них с применением варикала, который используется в модуляторе. В схеме, учитывая предназначение, меняют микрофон на штекер.

Индуктивную катушку делают из миллиметрового провода, наматывая им девять витков и устраивая средний отвод. Чтобы катушка не теряла форму, внутри ее размещают кусок поролона и «закрепляют» его парафином, который «добывают» с горящей свечи. Последнее помогает точнее и надежнее удерживать необходимую частоту работы передатчика.

«Плюсовая» цепь схемы включает резистор (22К), резистор (470), регулятор емкости катушки (L1), катушку (L2), эмиттер транзистора 9018 с отводом на антенну. «Минусовая» подсоединена напрямую к входу указанного транзистора.

По ходу «плюсовой» цепи устроены: за резистором (22К) отвод на массу через конденсатор (0,1); за ним же перемычка через два резистора (100К) до «минусовой»; за резистором (470) через резистор (100К) перемычка к коллектору второго транзистора 9018; от левого выхода катушки (L1) с регулируемой индуктивностью через конденсатор 3пФ и варикал (по направлению выход-вход)до «минусовой»;от правого выхода катушки (L1) через второй транзистор (направление эмиттер-вход) и резистор (330) до «минусовой» (перед резистором сделан отвод через конденсатор (0,01) к «минусовой» цепи); отвод на массу перед катушкой (L2) через конденсатор (0,1).

Кроме того, устроены:

  • Цепь от «плюса» через конденсатор (0,1) и резистор (100К) до выхода варикала (она соединена между конденсатором и резистором с перемычкой между резисторами 100К и 100К в перемычке между «плюсовой» и «минусовой» цепями (основными); имеет перемычку между «плюсом» и «минусом» непосредственно у их выходов через конденсатор (220));
  • Цепь от выхода резистора 100К через конденсатор 5пФ до левого выхода катушки (L1), затем через конденсатор (10) к правому выходу этой же катушки, далее через конденсатор 5пФ и резистор (10К) к «минусовой» основной цепи» и далее на корпус; перед последним резистором выполнено подсоединение к коллектору первого транзистора.

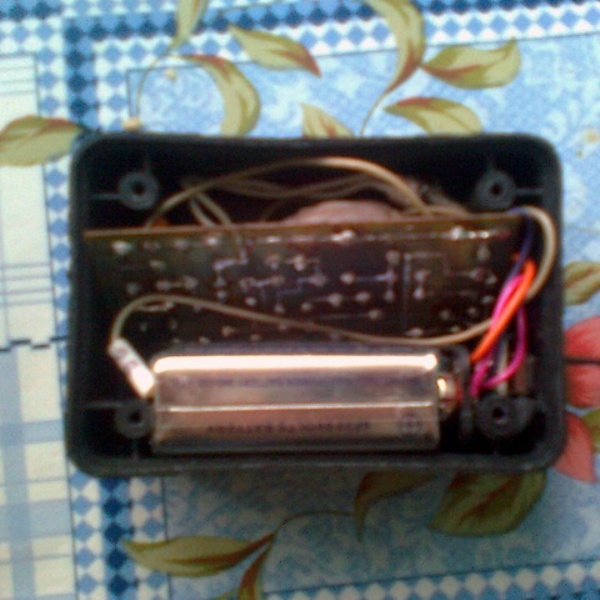

Передатчик способен передавать музыку на расстояние до полукилометра. Правда, длину антенны при этом следует сделать равной примерно 2 м. При ее дине 30 см сигнал хорошо слышен на удалении 100…150 м.

Работает передатчик лучше, если намотка катушек выполнена проводом 0,5…0,7 мм.
