Самодельная ленточная пила

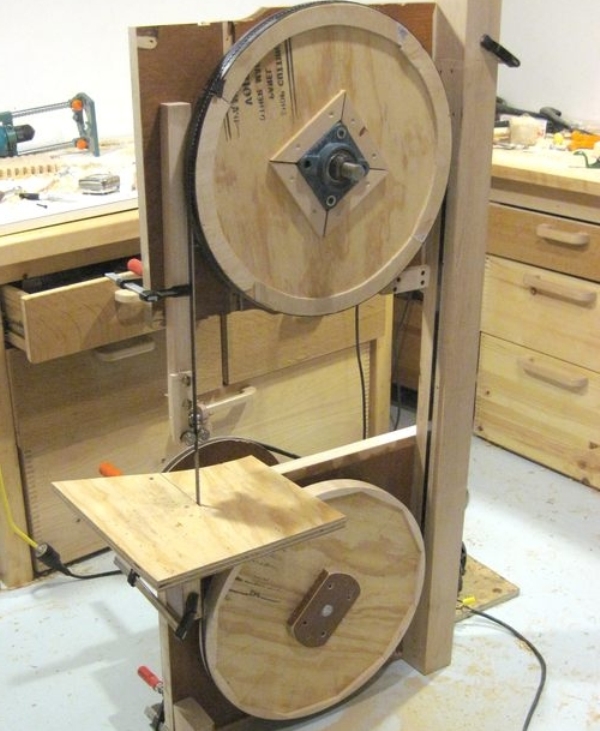

Такой агрегат сделать самостоятельно сложно, но возможно. Самый простой его вариант имеет деревянный каркас, что исключает сварочные работы, для которых у многих умельцев нет соответствующих аппаратов.

Каркас устраивают их прочной, твердой древесины, что позволит сделать его надежным, устойчивым к собственной вибрации. Для рабочего стола удобней применить фанеру и усилить ее ребрами из деревянных реек. Взять ее для стола, шкивов можно, разобрав старую мебель. Несущую штангу делают из кленовой балки.

Самый простой каркас для ленточной пилы С-образный. Для вертикальной штанги в нем подойдет брус размером от 8х8 см. Ее условно задняя часть снабжена двумя опорами, на которых будут установлены шкивы.

Для опор используют прочный материал, например, многослойная фанера. Их размещают так, чтобы между ними при работе проходили по диаметру планируемые для распиловки бревна и был некоторый запас.

Рабочий стол по высоте делают таким, чтобы под ним могли разместиться шкивы привода и нижний для ленты, двигатель. Там же должно помещаться много стружки, образуемой при распиловке. Кроме того, его высота должна быть комфортной для работника.

Форма стола не принципиальна – подходит любая. Чаще ему придают вид закрытой тумбы – так стол будет выполнять еще роль контейнера для сбора опилок. Чтобы последние было легко убирать, стол делают простым для открывания, снабжают в нижней части поддоном, на котором будут собираться отходы.

Плиту стола опирают на верх нижней опоры. Если она мала по высоте, то над ней, по всему периметру, добавляют подставку.

Шкивы делают диаметром побольше – это удлиняет срок службы пилы. Но оптимальным считается такой, который в тысячу раз больше ширины ножовочного полотна. Поверхность устраивают с уклоном 5…10° к центру, что позволяет пильному полотну самоцентрироваться и не спадать со шкивов.

Диаметр шкива привода подбирается так, чтобы обеспечивать пильному полотну скорость движения примерно 30 м/сек. На нем устраивают по центру канавку для размещения ремня.Все шкивы обтягивают резиной, например, от велосипедных камер, диаметр которых меньше размера деталей.

Для крепления верхнего рабочего шкива делают специальный блок, который крепят к верхней опоре. Он устанавливается с возможностью вертикального перемещения, что необходимо для натяжения ленты пилы. Последнее обеспечивают, например, установкой сильной пружины. Установку шкива на блок выполняют через самоцентрирующиеся подшипники, что обеспечивает возможность быстрой его съемки и одевания.

На нижней опоре размещают два блока, из которых один ведущий, а другой – ведомый. Первый приводится в движении от ременной передачи от вала электродвигателя. Ведомый и верхний должны быть сбалансированы, чтобы на пильной ленте не образовывались «восьмерки».

Закончив монтаж шкивов, пробуют запустить пилу, проявляя при этом осторожность.

В конструкции предусматривают направляющие, например, в виде трех роликовых подшипников, которые препятствуют «продавливанию» полотна распиливаемым деревом. Их устанавливают на узкий брус, который крепят к верхней опоре с другой стороны от опорной штанги.

В целях безопасности делают их фанеры кожух, которым закрывают верхний шкив. Нужно защитить от опилок кожухом электродвигатель. Хорошо предусмотреть контейнер в столе, в который будет осыпаться стружка при работе пилы.

Финальная часть работ включает шлифовку всех элементов станка наждачкой и покраску их.
