Приспособление предотвращения протечки своими силами

Современные квартиры, дома отличаются конструкциями, устроенными из дорогих, а порой эксклюзивных материалов. В случае протечки воды они могут испортиться, прийти в негодность, что станет затем серьезной финансовой проблемой, так как придется все восстанавливать и компенсировать соседям убытки.

Обезопасить себя от подобной ситуации можно, установив датчик протечки воды. Можно его купить, но, учитывая его простоту, лучше потратить время и сделать его своими руками.

Чтобы сделать датчик нужно запастись следующими материалами и компонентами: батареей с напряжением не более 3 В (при возможности лучше приобрести CR1632, которая лучше всего подходит по общему емкостно-нагрузочному балансу); составным транзистором, например, 517-м или ВС816-м, которые есть в любом радиомагазине; резистором на 1000 кОм (можно на 2000), который определяет чувствительность датчика.

Для сигнализатора протечки воды подходит, к примеру, пьезоизлучатель. Найти его можно, посетив магазин радиодеталей, но если есть дома ненужные старые электронные часы, то в них.

Собирается датчик в такой последовательности. Вначале, пользуясь справочником, определяют выходы коллектора, эмиттера и базы транзистора. К коллектору присоединяют провод от одной из точек, к которым подключается пьезоизлучатель. Резистор впаивают, соединяя его концами эмиттер и базу транзистора.

На второй контакт батарейки припаивают пьезоизлучатель и отводят тонкий проводник из меди. Базу транзистора снабжают тонким медным проводом.

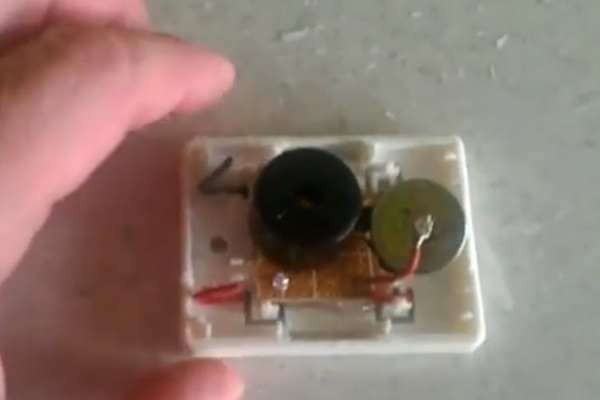

Устройство получилось небольшим – его можно разместить в бутылочной крышке.

Свободные концы медных тонких проводов размещают в месте, где возможно появление воды при проточке. Жидкость замыкает их, что вызывает нарушение баланса сопротивления в системе. Датчик реагирует на это подачей звукового сигнала.

Особенностью поделки является отсутствие необходимости ее настройки. Комплектующие подобраны оптимально, поэтому не рекомендуется заменять из другими.

Датчик, сделанный по приведенной выше схеме, достаточно эффективен. Но есть решения, обеспечивающие беспроводную связь с контроллером или работающие по Wi-Fi протоколу. Последние способны сообщать владельцу дома о проблеме на большие расстояния.
