Переделка галогенного прожектора в светодиодный

Если есть галогенный прожектор, который перестал хорошо светить, не стоит тратиться на его восстановление. Лучше и дешевле переделать его в светодиодный. В итоге получится источник освещения малой (20 Вт) мощности, способный освещать необходимы места не хуже галогенного.

Для переделки подходит галогенный прожектор, у которого остался нормальным корпус, без повреждений. Он будет элементом, на котором разместятся светодиоды.

Начинают с удаления из галогенного прожектора лишних деталей – патрона, в который вкручивалась галогенная лампа, алюминиевого отражателя. Последний, если он в хорошем состоянии, пригодится в дальнейшем.

Далее начинают изготавливать светодиодный модуль. Берут, к примеру, кусок алюминиевого листа небольшой (1…1,5 мм) толщины, изгибают его так, чтобы полученное вместилось внутри корпуса. При этом у вставки загибают немного вниз края. Выполнять работу нужно тщательно, так как работа будущего прожектора будет зависеть от надежного контакта пластины и корпуса.

Светодиоды для прожектора лучше выбирать из мощных, имеющих белое свечение, и на подложках. Присутствие последних – гарантия хорошего отвода тепла, упрощения монтажа.

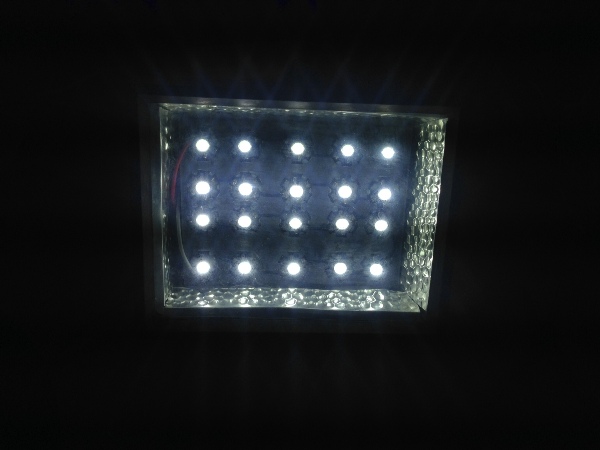

Светодиоды размещают на алюминиевой пластине, закрепляя теплопроводящим клеем AG. После 20-40-минутного ожидания, что нужно дял полного высыхания клея, соединяют между собой последовательно.

Выбирают светодиоды из качественных, снабженных чипом Bridgelux 45x45mil, мощностью 1 Вт. Их понадобится двадцать штук.

В корпус устанавливают светодиодный драйвер. Хорошо если его размеры позволят устройству разместиться на посадочном месте патрона, который использовался ранее для размещения галогенной лампы. Подключают его провода к блоку, который ранее использовался в прожекторе для таких же целей.

Бока светодиодного модуля обмазывают толстым слоем клея AG. Это прикрепит деталь к корпусу, обеспечит надежный тепловой контакт с ним. После высыхания клея устанавливают в корпус светодиодный модель, соединяют проводами к выводам драйвера. У последнего красный является «плюсом», черный – «минусом».

Похоже, Вам также нужно прочитать про  Как сделать сверлильный станок из шуруповерта

Чтобы убыстрить затвердевание клея, придавливают сверху чем-то тяжелым, подают питание на драйвер, что вызовет прогревание корпуса. После отражатель фиксируют, для надежности, силиконом или тем же клеем. Щели, которые образуются при монтаже между корпусом и светодиодным модулем, заполняют теплопроводящей пастой.

ы

Светодиодный прожектор готов к работе.
