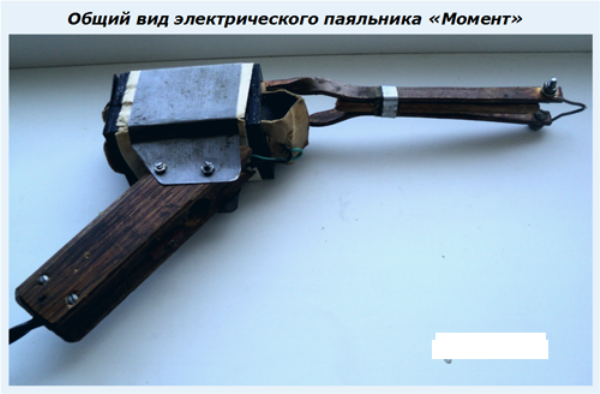

Паяльник с моментальным нагревом

Те, кто привык мастерить, часто сталкиваются с необходимостью пайки пластиковых, металлических деталей. Можно приобрести паяльник на рынке, но проще и дешевле сделать его самому, выбрав из предлагаемых умельцами тот, который нагревается практически моментально. Последнее упрощает процесс пайки, сокращает время на выполнение работы.

Для изготовления паяльника с моментальным нагревом понадобятся трансформаторные пластины, которые можно найти, разобрав несколько трансформаторов, которыми ранее оснащались ламповые телевизоры, магнитофоны, радиоприемники. Они нужны для изготовления магнитопровода в будущем паяльнике. В этих же устройствах снимают лакированные провода, из которых позже наматывают первичную обмотку, используют для питания ламп подсветки.

Вторичная обмотка для изготовления требует медную шинку прямоугольного сечения размером, близким к 3 х 8 миллиметров. Уменьшать его сильно нежелательно – это ведет к увеличению электрического сопротивления сети. Увеличивать его тоже не стоит, так как для размещения шинки потребуется большее пространство, что может привести к ситуации, когда не удастся устроить первичную обмотку. Если нет медного провода с указанными размерами можно использовать круглый с аналогичной площадью сечения.

Комплектация будущего паяльника требует также микровыключателя, электрической вилки, шнура или провода питания, лампочки, рукоятки (подходит от пластикового игрушечного пистолета), бумаги или лакоткани для изоляции, кусочка жести, чтобы изготовить корпус.

Далее принимают необходимую мощность паяльника. Для простоты ориентируются на первичную, которая указывает на потребляемую электроэнергию. В фабричных паяльниках она равно примерно 65 Вт, для устройства, предлагаемого сделать самостоятельно, лучше принять ее 80 Вт.

Магнитопровод из заготовленных ранее трансформаторных пластин можно сделать прямоугольным или Ш-образным. Площадь сечения, при принятой ранее первичной мощности 80 Вт, будет равна, соответственно, 8,94 и 6,26 квадратных сантиметра. Далее замеряют ширину имеющихся пластин и, разделив на нее последние значения, вычисляют необходимую толщину магнитопровода. Ее и набирают из имеющихся пластин.

После рассчитывают провода, которые нужно намотать на катушку. Количество витков на первичной обмотке равно, соответственно, 1107 и 1581. На вторичной, используемой для подсветки, – 22 и 32. На силовой катушке делают два витка.

При сборке паяльника вначале изготавливают каркас обмотки. Пользуются трансформаторным картоном или берут его от обычных коробок. Внутренний ее объем должен быть достаточным для размещения набранных пластин в магнитопроводе; снаружи – для укладки всех витков провода. Каждую из обмоток отделяют от другой бумагой или лакотканью.

Для силовой обмотки используют медную шинку. Изгибают ее по металлическому шаблону, имеющему габариты полости каркаса для железа. Делают все, зажимая провод в тисках и аккуратно действуя молотком. Витки шинки изолируют между собой, укладывая полоски бумаги. Затем помещают вовнутрь картонного каркаса.

После надевают железные пластины, располагая их плотно одна к другой. Затем занимаются пайкой проводов, микровыключателя, после чего собирают корпус, пользуясь винтами и гайками. После прозвонки цепей можно использовать полученный паяльник в работе.
