Насадка-микроскоп на камеру телефона для потрясающей макросъемки

Изготовление такой насадки требует материалов: дисковода; шариковой ручки, у которой имеется резьбовый наконечник; пищевой пленки; пластичной эпоксидки; мобильного телефона, у которого задняя камера имеет большое разрешение. Пользуются также: Wi-fi-модулем ESP-12F; беспроводным Wi-fi-выключателем ITEAD Sonoff; строительным феном; сверлом-долотом 8-миллиметрового диаметра (с пазовальной насадкой); миниатюрным усилителемLM386 – kit.

С дисковода (лучше со старого, которого уже не жалко) после разборки снимают зеркало, линзу. У шариковой ручки отпиливают узел, на котором присутствует резьба. В последней операции получают винт, к которому уже есть гайка.

Линзу, которую добыли из дисковода, приклеивают к ручке, к ее ввинчивающейся части. Подойдет суперклей, но нужно действовать осторожно, чтобы не вызвать повреждение линзы. Получают заготовку объектива. Занимаются корпусом. Его делают сразу на корпусе мобильника. Телефон оборачивают пищевой пленкой, что убережет гаджет от повреждений.

С помощью пластичной эпоксидки создают необходимый для насадки корпус. Зеркало от дисковода в ней располагают ниже линзы, над подсветкой от светодиодов, которая имеется в телефоне и под углом в 45° к поверхности гаджета. Саму линзу, закрепленную на «гайке» из ручки, размещают соосно с объективом камеры, имеющейся в телефоне. Форму корпусу придают по своему вкусу, усмотрению.

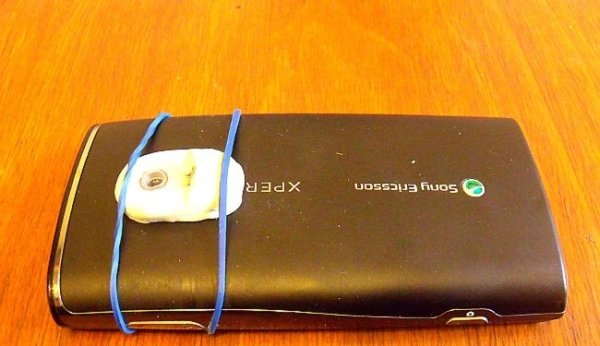

В конце проводят ввинчивание линзы в гайку, регулирование ее положения, чтобы изображение не получалось размытым. При использовании изготовленной насадки ее размещают над встроенной в телефон камерой на корпусе последнего. Фиксацию делают, например, канцелярскими резинками.
