Мощный лазер из старого DVD

В детстве многие мечтали о создании мощного лазерного устройства, с помощью которого можно смело резать пластик и бумагу, выжигать узоры по дереву, поджигать спички без помощи огня. Сегодня это не проблема. Чтобы соорудить лазер, нужно обзавестись подходящим DVD приводом от компьютера и другими полезными деталями. Сборка займет немного времени, зато результат порадует любителя самодельных вещей.



Список необходимых деталей

Для того, чтобы создать лазер собственными руками, нам потребуются:

  • DVD привод от компьютера (скорость записи не менее 16X);
  • Обычный паяльник;
  • Три конденсатора на 10 микрофарад;
  • Резисторы на 51 кОм, 20 кОм, 30 кО;
  • Импульсная микросхема NCP 1529;
  • Аккумулятор (не менее 3.7 вольт);
  • Переключатель;
  • Дроссель на 2.2 микрогенри;
  • Корпус;
  • Фольгированный текстолит.

Процесс сборки

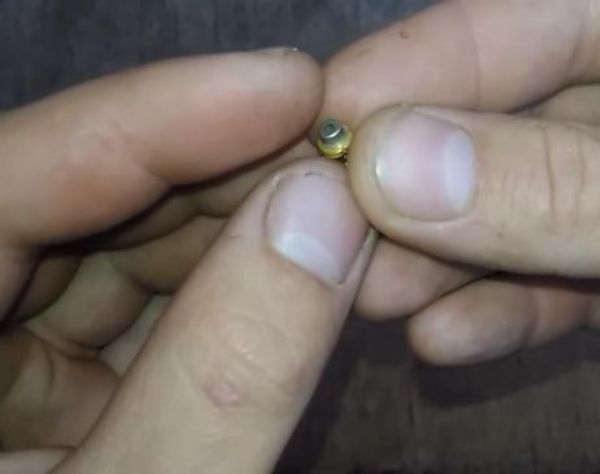

Если дома не найдется подходящего DVD привода, то его легко можно купить на специализированных рынках или в торговых точках, где продают запчасти. В самом приводе нам нужна лишь маленькая деталь — лазер. Он прячется рядом со схемой. Его можно добыть, разобрав устройство с помощью отвертки. Действовать нужно аккуратно: оставшиеся детали сгодятся для создания других, не менее полезных, вещей.

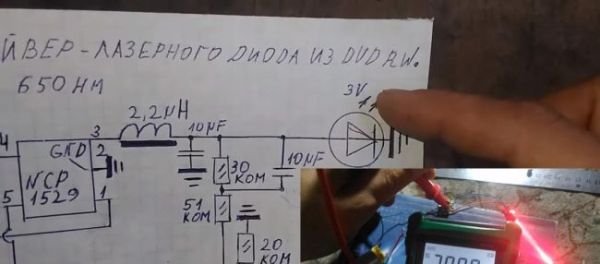

Чтобы «запитать» лазер, необходимо создать по схеме специальный драйвер. Печатную плату можно разыскать в программах Sprint Layout, DipTrace. Эти программы удобны, в них все написано доступным языком. С этим заданием справится даже любитель. Затем переносим рисунок платы на фольгированный текстолит. После необходимых процедур травления и очистки с помощью паяльника разносим компоненты по схеме. Не теряя времени, припаиваем соответствующие провода: для левой ножки — плюсовой, для корпуса — минусовой. Другую ножку не задействуем. В качестве питания используем литий-ионную аккумуляторную батарею типа 18650 или другой аккумулятор с подобной мощностью.

Похоже, Вам также нужно прочитать про  Как сделать металоискатель

Проверяем работоспособность лазера и подбираем для него корпус. Для этих целей идеально подойдет корпус от шокера. Можно сделать самодельную основу, но в этом случае необходимо тщательно заизолировать внутренние детали, чтобы не произошло замыкания. Вот и все — наш лазер готов!

Небольшое по размеру устройство поможет создать уникальные вещи. Его просто использовать, к тому же он не потребует больших затрат.
