Мощная самодельная Wi-Fi антенна

С помощью домашней антенны для вай-фая можно увеличить длину сигнала на несколько сотен метров. Конструктивная часть легко изготавливается самостоятельно и не требует особых деталей. Как сделать вай-фай пушку?

Что понадобится для изготовления

Антенна за счет своей направленности в одну сторону имеет большое расстояние приема, так как устройство не рассеивает волны.  Для пушки понадобятся следующие элементы: длинная шпилька, гайки, металлические листы, роутер или вай-фай адаптер.

Как изготовить

Изготовление антенны должно происходить по строго заданным в чертеже размерам. Любое отклонение от него приведет к ухудшению качества сигнала при работе. Для начала на листе металла отмечаются примерные диаметры кругов, удобнее всего делать это с помощью заготовок из твердого картона или непосредственно циркулем.

В кругах просверливаются центры заготовок. Ширина отверстия должна быть едва больше шпильки. Для точности сначала делают наметки тонким сверлом, а после берут нужный диаметр. После нарисованные круга процарапываются иглой циркуля.

Каждая заготовка сначала вырезается из квадрата, а из него аккуратно срезая углы, получается круг. Основа антенны для вай-фая готова. Далее по длине пушки обрезается шпилька с учетом ширины гаек.

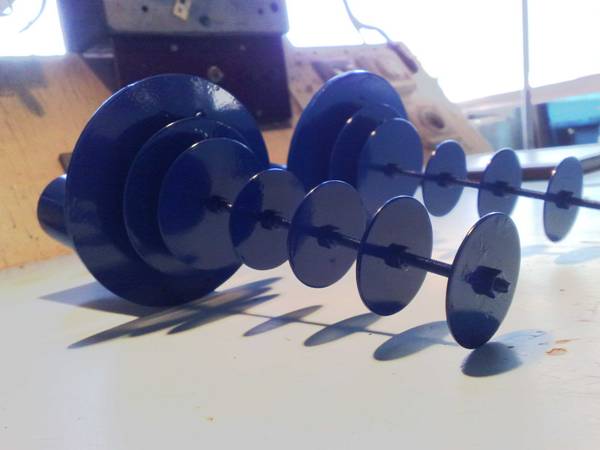

Далее происходит сборка антенны. Металлические круги с каждой стороны фиксируются гайками. Они нанизываются на шпильку в порядке уменьшения размера, одинаковые детали следуют друг за другом. Чтобы контролировать правильное расстояние между элементами, рекомендуется пользоваться металлической линейкой с более точной разметкой. В двух последних больших кругах делаются одинаковые отверстия под кабель.

Кабель и его разъем делается из старой антенны роутера или адаптера. Для этого снимается верхняя защитная часть, срезается изоляция. Антенна с кабелем расцепляются. С помощью паяльника снимается металлический защитный колпачок, обнажая провод.

Далее лудятся диски, через отверстие первого круга пропускается кабель и припаивается экранирующая обмотка. Далее жила провода заводится через второй элемент и припаивается. Для подставки можно использовать кронштейн от фотоаппарата.

К разъему от вай-фай антенны присоединяется либо адаптер, либо роутер. Для надёжности соединения адаптер приматывается к кронштейну изолентой.
