Как установить сканер отпечатка пальца на кнопку включения ПК

Чтобы защитить домашний компьютер от несанкционированного использования детьми, стоит установить на него необычную кнопку. Секрет ее в том, что включаться компьютер будет только после прикладывания к устройству пальца хозяина. Такая крутая фишка позволит при случае похвастаться изобретением и перед друзьями.

Апгрейд системного блока этим способом доступен даже новичкам, а детали для самоделки без труда найдутся в интернет-магазинах.

Для осуществления задумки потребуются:

  • Плата Ардуино-нано;
  • Сам сканер отпечатка Ардуино;
  • Реле для Ардуино;
  • Соединительные провода;
  • Отсек для пальчиковых аккумуляторов и сами аккумуляторы в количестве двух штук;
  • Кабель типа «папа/мама»;
  • Пластиковый контейнер в качестве корпуса для электроники.

Из инструментов нужно найти паяльник с припоем, отвертку, термоклей и двухсторонний скотч.

Этапы изготовления:

  1. Работать самодельный сканер будет на базе микрокомпьютера Ардуино нано. Провода, идущие от сканера припаиваются к контактам платы: черный провод к контакту с надписью «GND», зеленый – к «D2», белый – к «D3», а красный — к «+5V».
  2. Затем берется батарейный блок и реле, которые соединяются между собой. Здесь все просто: красный провод от модуля припаивается к такого же цвета проводу отсека, а черный – к черному.
  3. Получившиеся в результате первого и второго действий заготовки нужно спаять между собой. Красные провода от реле и батарейного отсека спаиваются с контактом, подписанным как «Vin», черный провод идет к выходу «GND». Но у реле имеется еще провод зеленого цвета, который припаивают к «D12».
  4. Соединительные провода по типу «папа/мама» вставляются в крайние правые отверстия быстрозажимных клемм на реле. Винты необходимо хорошо затянуть, чтобы провода не выскочили.
  5. Чтобы не тратить энергию впустую в цепь ставится выключатель. Он припаивается между Ардуино и батарейным отсеком.
  6. Ардуино нужно прошить. Скачать прошивку для микропроцессора можно на официальном сайте Ардуино. Там же находится инструкция и последовательность действий.
  7. В подходящий контейнер из пластика кладется реле и плата Ардуино. Внутри корпуса их можно закрепить термоклеем.
  8. В контейнере делают отверстия для выключателя, вывода проводов и самого сканера. Выключатель ставится на термоклей.
  9. В отсек для батареек вставляют аккумуляторы. Чтобы надолго забыть об их зарядке, лучше выбрать литиевые модели. Они работают в устройстве больше 12 месяцев.

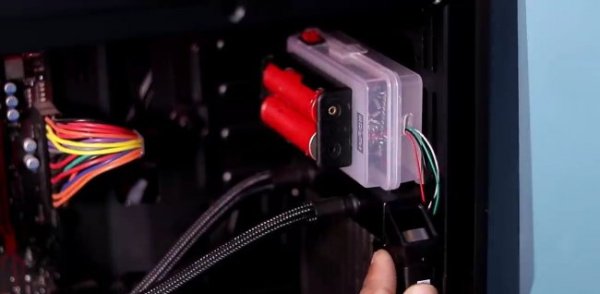

  10. На заключительном этапе собранная конструкция подключается к ПК. Можно не вставлять датчик в системный блок, а просто закрепить с помощью скотча. Провода, ведущие от материнской платы к кнопке включения ПК, необходимо снять и поставить проводки от самодельного сканера разъемом «мама».

Теперь необходимо нажать кнопку на собранном устройстве и приложить палец к сканеру – ПК должен включиться. Осталось только зарегистрировать свой отпечаток пальца, чтобы никто другой не смог воспользоваться устройством в отсутствие хозяина. В целях экономии заряда аккумуляторов, сканер не стоит держать включенным постоянно.
