Как собрать рабочий металлодетектор на базе Ардуино

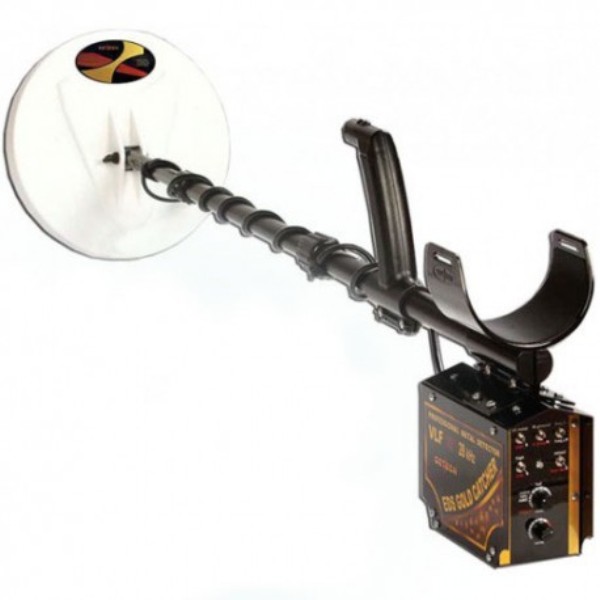

Металлодетектор для поиска старинных кладов или просто цветного металла можно без труда купить в интернете. Но люди, немного знакомые с электроникой, также могут сами собрать прибор для собственных нужд.

Правда, часто схемы включают слишком много компонентов, или прибор имеет слабую чувствительность. Неплохой вариант металлоискателя можно получить, собрав его на базе микроконтроллера Ардуино. Он реагирует даже на мелкие монеты, работает стабильно независимо от температуры воздуха и батарейки.

Минус в том, что индукционный металлоискатель не сможет определять вид металла, как это делает прибор с радиоизлучением в основе.

Суть конструктора

Принципиальная схема металлоискателя на Ардуино включает ряд компонентов. Импульсы, генерируемые Ардуино, усиливает полевой транзистор, который индуцирует магнитное поле в катушке.

Создание этого устройства предполагает несколько последовательных шагов:

  1. Катушку нужно делать 20 см в диаметре с намоткой 20 витков провода. Толщина провода имеет значение для индукции всей катушки. Обычно используют провод 0,4 – 0,8 мм. Изолировать катушку можно, вставив ее в кусок пластиковой трубы от водопровода. Никаких дополнительных металлических соединений нет. Более подробно о создании катушки лучше посмотреть на специализированных сайтах.
  2. Сам детектор строится или на макете по схеме, или путем спайки деталей на печатной плате. Светодиод под номером D13 на плате Ардуино Нано служит индикатором при поиске металла.
  3. Что касается пайки на плате, то схему можно сделать односторонней или двухсторонней. Специалисты опытным путем установили, что первый вариант лучше. Из схемы нужно исключить диоды и добавить резистор в 10 Ом. При этом получается рабочий детектор с внешними компонентами.
  4. Для правильного собранного детектора и программы Ардуино единственный способ настройки – OLED-дисплей. Экран подключается к соответствующим выходам на плате, а после включения копки питания он должен показать «калибровку», которая длится несколько секунд. На экране появляются три цифры, которые должны иметь примерно одинаковые значения.
  5. Чтобы правильно настроить катушку, поблизости не должно находиться металлических предметов. Подстроечный резистор ставится на максимальную величину, но так, чтобы сохранялось стабильное показание.
  6. Проверить работу прибора можно, если поднести металл к катушке. Светодиод Ардуино загорается, а динамик щелкает.

Не стоит возлагать на устройство слишком большие ожидания. В силу своей конструкции детектор будет простым. Он сможет обнаруживать лишь какие-то вещи. До уровня профессионального он не дотягивает. Есть много возможностей для доработки с учетом первых испытаний в полевых условиях. Но все же прибор работает, с ним можно отправляться на поиски спрятанных сокровищ.
