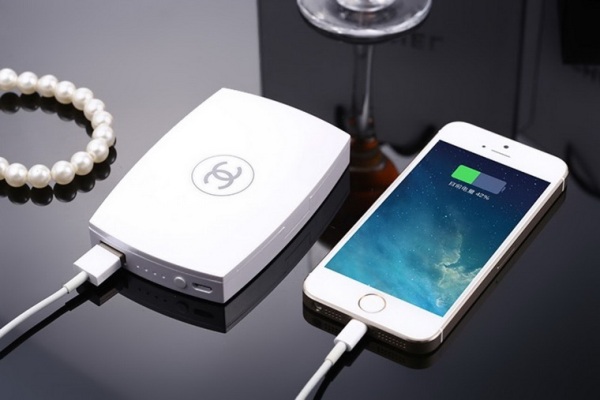

Как сделать зарядное устройство для портативных аккумуляторов

Сегодня купить фабричное зарядное устройство, которым заряжаются портативные аккумуляторы, не проблема. Они, разных конструкций, под различные разъемы продаются в магазинах, на рынке. Схема их работы простая, потому, чтобы не тратить деньги, можно, найдя ее в интернете, сделать устройство самостоятельно. Для ее сборки хватит знаний начинающего радиолюбителя.

За основу можно взять схему зарядки аккумулятора от USB-порта (2,0), который выдает ток 500 мА при напряжении 5 В. В ней в «плюсовую» цепь встроены последовательно резистор на 39 ом, диод 1N4007 и параллельно им – резистор на 510 ом и светодиод АЛ307БМ. «Минус» с выхода подается прямо на выход.

При необходимости схему можно усовершенствовать на одновременную зарядку сразу двух портативных аккумуляторов. Для этого ее «плюсовую» цепь дублируют, соединяя их одна с другой параллельно.

Кроме того, можно сделать зарядное устройство, которое подключалось бы не только к USB-порту, но и к другим внешним источникам питания с 5-вольтовым напряжением.

Собирают схему с помощью паяльника, припоя, флюса, тестера, пинцета, ножа, отвертки.

Начинают работу с проверки радиодеталей тестером. Для корпуса подходит футляр из пластика с размерами 6,5х4,5х2 см. Батарейный отсек можно взять из игрушки, например, «Тетрис», но в нем следует поменять расположение одной из клемм, вынеся «плюсовую», которая находится внизу, в верхнюю часть отсека. «Минусовую» клемму лучше сделать общей – вырезают полоску из жести, припаивают к ней оставшиеся пружины.

Батарейный отсек соединяют с помощью трех небольших шурупов с крышкой футляра. Плату берут тоже из игрушки, например, ту, что имеется в старом модуляторе игровой приставки «Денди». Ее очищают от всех дорожек, деталей, оставляя гнездо питания. Новые дорожки делают из медного толстого провода.

Нижнюю часть футляра снабжают несколькими отверстиями для вентиляции. Вставляют в нее печатную плату, если необходимо закрепляют клеем. Устанавливают радиодетали, проверяют правильно ли выполнен монтаж, удаляют с платы остатки флюса.

Шнур питания для зарядного устройства делают из USB-шнура – подойдет, к примеру, тот, что остался у старой мышки. Кроме того, необходимо запастись куском питающего провода от игрушки «Денди» со штекером. Соединяют их, соблюдая полярность.

Настраивают зарядный ток. Разрывают цепь, соединяющую диод 1N4007 с «плюсом» аккумулятора. Подключают к разрыву тестер, размещая его «минус» к аккумулятору, а «плюс» – на диод. После подключения (соблюдают полярность) аккумулятора и подачи питания меняют сопротивление резистора на 39 ом и устанавливают ток заряда. Обычно он 100 мА. Также производят настройку тока для второго аккумулятора.

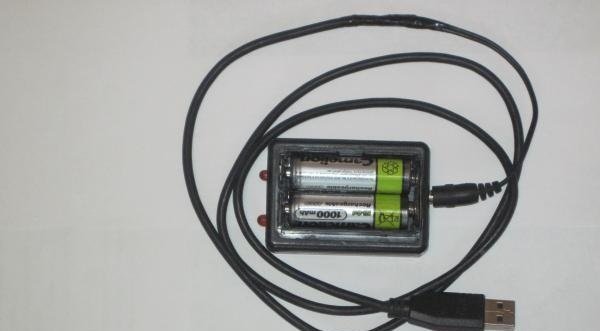

Собирают корпус. Зарядным устройством можно заряжать портативные аккумуляторы. Время зарядки примерно 7 часов для аккумулятора емкостью 700 мА·ч. Если она 1400, то потребуется 14 часов.
