Как сделать трубогиб

С необходимостью гибки труб сталкиваются часто. Делают это дедовским методом, наполняя заготовку песком, мелкими камнями, разогревая ее и затем сгибают. Метод трудоемкий и, главное, неточный. Более качественно работу делают с помощью трубогибов, которые позволяют выдерживать необходимый радиус и угол загибания.

Трубогибы разных видов продаются в магазинах. У них разный принцип действия, различные приводы и большая стоимость. Но трубогиб не очень сложно сделать самому, сэкономив значительные деньги.

Проще и легче всего изготовить трубогиб фронтального типа, для которого требуется немного деталей: металлические ролики-валы (их необходимо три штуки); оси вращений; приводную цепь; металлопрокат для рамы. Возможно использование роликов, сделанных из полиуретана, древесины. Но таким трубогибом можно будет гнуть тонкостенные трубы.

Устройство построено на принципе прокатки, что позволяет свести до минимума возможность повреждения или излома заготовки. Трубу вставляют между роликами, поворачивают ручку и все готово. При этом параметры изгиба соответствуют заданным.

Для такой простой конструкции трубогиба потребуется: обычный домкрат; прочные пружины; пластины, профили из металла для изготовления рамы; приводная цепь; валы (нужно 3 штуки).

Нижнюю часть рамы можно сделать из куска швеллера, который размещают вниз полкой. По краям приваривают под наклоном к центру два профильных элемента, сверху их объединяют горизонтальным отрезком металлической толстостенной пластины, швеллера.

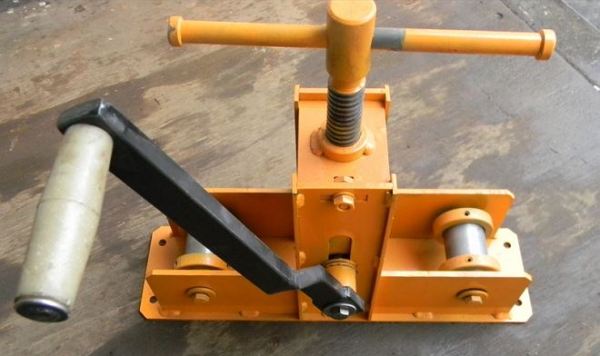

В полках нижнего отрезка швеллера делают прорези под диаметр цапф, которыми валы-ролики опираются на эту часть рамы. В верхней части каркаса, вертикально и по оси его размещают шток с возможностью перемещения вверх/вниз, например, с помощью рукояти. На его нижнем конце размещают с возможностью вращения третий ролик-вал.

На ось одного из нижних валов посажена ручка и шестерня. На последней размещена приводная цепь, которая перекинута на шестерню, связанную с другим нижним валом. Все валы имеют овальную проточку в средней части. Вместо штока можно установить автомобильный домкрат, что упростит процесс.

Описанное устройство работает так: кусок трубы, который нужно изогнуть, помещают сверху на два нижних ролика. Опускают с помощью рукояти шток до контакта вала на его конце с трубой. Создают усилие, за счет которого заготовка прогибается. Крутят ручку на нижнем валу, которая приводит во вращение остальные валы, за счет чего труба протягивается между роликами и изгибается.

Изгибать трубы в таком станке можно холодным, горячим методами. Первый проще, но применим к заготовкам, материал которых обладает пластичностью. Перед изгибом внутренний объем трубы стоит заполнить маслом, солью, песком, водой, что избавит трубу от возможных деформаций, сделает изгиб качественнее. Толстостенные трубы изгибают горячим метом – предварительно разогревая участок, на котором это будет происходить.

Точность изгиба можно обеспечить, если пользоваться шаблоном, изготавливаемым из древесины.
