Как сделать сенсорную кнопку

Механические переключатели отличаются простотой, большой распространенностью, потому еще часто применяются в комплектации многих электроприборов. Но они подвержены загрязнению со временем, ослаблению и коррозии контактов, что приводит часто к их выходу со строя. Особенно такое наблюдается в помещениях с высокой влажностью, задымленностью, запыленностью.

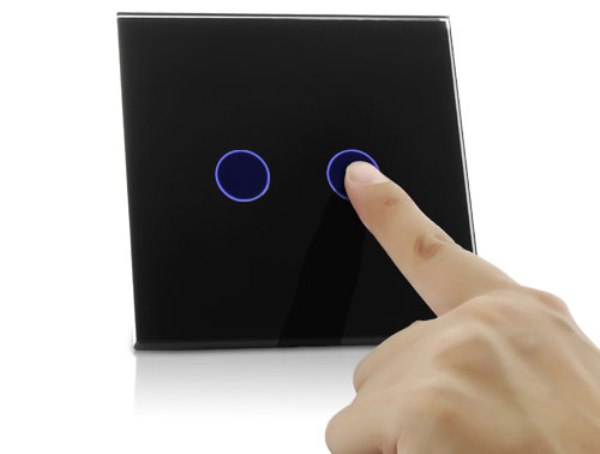

Чтобы исключить описанные проблемы, механические выключатели можно заменить сенсорными кнопками, которые превосходят их надежностью, функциональностью. В кнопках отсутствуют элементы, которые могут сломаться, они не подвергаются коррозии. К тому же кнопки намного компактнее своих механических собратьев.

Сделать сенсорную кнопку не сложно. Для нее подходит любая пластинка, которая проводит электрический ток. Электронная схема сенсорного выключателя построена на четырех транзисторах: одном полевом; трех биполярныхNPN типа.

В качестве полевого транзистора подходит MPF102; при отсутствии он меняется на ECG451, 2SK104, NTE451, 2N5484, 2SK168, ECG312 – подходят и другие аналогичные, но близкие к первому по характеристикам. Из биполярных применяют один транзистор TIP31 и два – 2N3565. Первый взаимозаменяемый с ECG196, NTE196; второй– с BC109(A/B/C), 2N2222(A), ECG123A, BC107, BC108, NTE123A.

Все четыре транзистора подключены параллельно друг другу. Сенсорная область, через резистор 22 М подключена к входу транзистора MPF102 и далее через резистор 47К – к «плюсу» батареи 12 В. Она же подвижным контактом взаимодействует с коллектором указанного транзистора.

Параллельно участку цепи между входом транзистора MPF102 и выходом из резистора 47К подключены цепи:

  • Из транзистора 2N3565 и резистора 100К;
  • Из транзистора 2N3565 и резистора 2К2;
  • Из транзистора TIP31 и сигнальной лампочки.

Устроены так же перемычки: между коллектором транзистора 2N3565 из первой цепи и промежутком между транзистором MPF102 и резистором 47К; между коллектором транзистора 2N3565 из второй цепи через резистор 100К с промежутком между транзистором 2N3565 и резистором 100К из первой цепи; между коллектором транзистора TIP31 через резистор 2К2 с промежутком между транзистором 2N3565 и резистором 2К2 из второй цепи.

Кроме того, устроены ответвления к цепи между резисторами MPF102 и TIP31: от эмиттера транзистора 2N3565 в первой цепи через конденсатор 22мФ; от коллектора транзистора 2N3565 во второй цепи через конденсатор 22мФ; от коллектора транзистораTIP31 через резистор 2К2.

Цепь между резисторами MPF102 иTIP31 заземлена. В схеме индикаторная лампочка может быть заменена небольшим реле.
