Как сделать радио

В процессе передачи информации радиоволнами участвует два устройства: радиопередатчик и радиоприемник. Они бывают разных конструкций, сложными и простыми.

Предлагаемый проект по изготовлению простейшего радиопередатчика сможет сделать каждый, даже тот, кто совсем слабо разбирается в радиоэлектронике. Сигналы, посылаемыми им, можно будет ловить обычным радиоприемником, работающим на частотах 90…100MHz.

Поделку можно будет штекером подключать, например, к телевизору через разъем, предусмотренный для наушников, а случать, включив мобильный телефон. В последнем случае устройство работает как удлинитель наушников, но его можно использовать как радио няня и даже в виде жучка, если нужно кого-то подслушать.

Собирается радиопередатчик со старых плат, которые находят в телевизорах, старых радио. Нужно запастись куском толстого картона (текстолита), клеем (можно «Момент», можно эпоксидку); батарейками, аудио штекером диаметром 3,5 мм, проводами. Нужен обязательно паяльник.

Один из выходов штекера подсоединен через резистор 470k и выключатель к «минусу» батареи; второй – через резистор 4,7k к ее «плюсу». От входа резистора 4,7k: к выходу резистора 470k устроена перемычка через конденсатор 1pF; есть подвод к базе транзистора 2N3904. У последнего: от эмиттера устроен отвод через резистор 330k к «минусовой» цепи; от коллектора – через переменный конденсатор 10…40pF – к «плюсовой».

Коллектор и эмиттер транзистора соединены дополнительно через конденсатор 4,7pF. От коллектора отходит: антенна; 7-витковая катушка, которая другим концом подсоединена к выходу переменного конденсатора 10…40pF. Кроме того, между выходом катушки и выходом резистора 330k устроена перемычка через конденсатор 22pF.

Входящие в схему радиодетали недефицитные, потому их нетрудно купить на рынке, в радиомагазине. Катушку наматывают медным проводником, диаметр которого в пределах 0,6…1,0 мм. Количество витков в ней – 7…8 штук. Основа, на которой это делается, должна быть с диаметром 5 мм – можно использовать, к примеру, сверло. После намотки концы катушки освобождают от изоляции, зачищают.

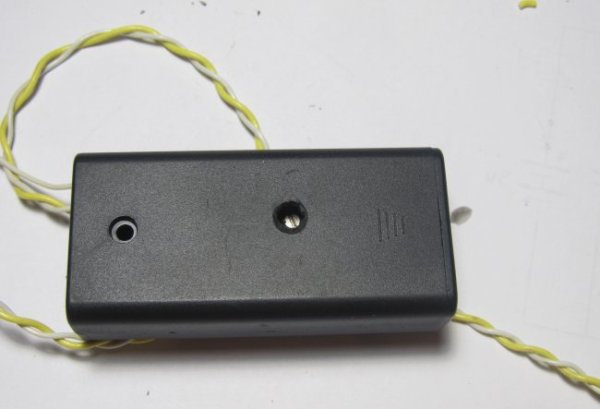

Передатчик помещают в корпус. Для этого подходит корпус, в которых располагаются батарейки. Его раскрывают, убирают все, что находится внутри.

Берут пластинку текстолита, сверлят в ней много небольших отверстия – чем их больше, тем проще в дальнейшем будет сборка. На ней размещают все радиодетали и спаивают по схеме. Затем берут штекер и припаивают к нему соответствующие концы проводов.

Плату из пластинки текстолита размещают в корпусе – для надежности ее приклеивают. Подводят питание. Штекером подключают полученный радиопередатчик к телевизору в соответствующий разъем. Настраивают его на волну, которая не занята в FM-приемнике. Делают это, вращая ручку настройки конденсатора до тем пор, пока не услышат звук, который передается с телевизора.

Передатчик сделан, готов работать. Если у него заменить штекер микрофоном, то устройство станет радио няней или жучком, через который можно подслушивать. В первом варианте размещают в комнате с ребенком, а сами слушают на кухне, что там он делает.
