Как сделать простой электрогенератор

Электрогенератор – это устройство, которое использует колебания магнитных полей и преобразует их в электрическую энергию. Большие модели генераторов сложны в исполнении и стоят очень дорого, но в качестве эксперимента можно сделать простейшее устройство в домашних условиях.

Каркас

Для будущего генератора необходимо сделать каркас из толстого картона. Для этого из материала вырезается кусок размерами 8 на 30,4 см. Из него будет свернут каркас, необходимый для устройства.

Далее полоску картона необходимо расчертить для этого ставятся отметки маркером: первая на расстоянии 8 см от края, вторая в 11,5 см, третья в 19,5 см, а четвертая в 22,7 см. Линии разрезать не нужно. Полоску картона сгибают по нарисованным меткам, таким образом, получается прямоугольный каркас.

Через центр каркаса проводится металлическая ось, для этого используется гвоздь. В качестве оси может использоваться он же или другой металлический пруток.

Намотка проволоки

На каркас необходимо сделать намотку из магнитной проволоки No30. В целом должно уйти около 60 м материала или 200 витков. Чем толще будет намотка, тем мощнее будет генератор. С обоих концов должно остаться по 40 см свободной проволоки. К ним позже подключатся электроприборы. Примерно 3 см с конца необходимо зачистить от изоляции.

К зачищенным концам присоединяется миниатюрный электроприбор низкого напряжение. Хорошо подойдут светодиодные источники освещения или маленькие лампочки, использующиеся в гирляндах. Электроприборы с большей мощностью не заработают от подобного устройства.

Установка магнитов

Для электрогенератора необходимо прикрепить четыре керамических магнита, оптимальные размеры которых 1 на 2 на 5 см. Из прикрепляют к вставленной оси на горячий клеевой состав или эпоксидный клей. Два магнита должны располагаться к намотке минусовым полюсом, остальные два – плюсовым.

Далее необходимо проверить, не мешает ли вращение оси магнитам. Они должны свободно ходить, но при этом быть плотно к каркасу. Генератор готов, осталось проверить его работу.

Похоже, Вам также нужно прочитать про  Простой преобразователь для питания энергосберегающих ламп

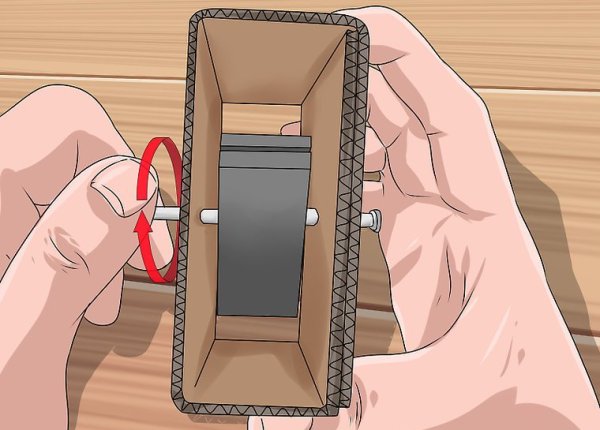

Для проверки работы генератора, необходимо двумя пальцами быстро раскручивать ось. Вращение магнитов создает небольшое напряжение на проволоке, которое передается на осветительный прибор.
