Как сделать электроножовку

Дрель в руках умельцев часто превращается в разные инструменты, поделки. На ее основе можно сделать электроножовку. В качестве режущего элемента подходит любая пила, в том числе и полотно, которое предназначено пилить металл.

Запасаться большим количеством материалов для поделки не нужно. Изготовить ее несложно. Главной деталью в ней является подшипник, который крепится к выходному валу под углом. Вращение последнего трансформируется в возвратно-поступательное движение двухопорной части устройства и полотна. Увеличивая скорость вращения выходного вала дрели, ускоряют частоту движений пилы, убыстряя процесс резания.

Основной набор инструментов, необходимых для изготовления электроножовки небольшой: болгарка; напильник; тиски; отвертки; накидные ключи; метчики. Из материалов нужно подготовить: подшипник; металлический стержень; упорные втулки (2 штуки); шайбы; стержни из металла прямоугольного сечения; алюминиевые уголки, пластины; ножовочное полотно.

Занимаются изготовлением вала. Используют стальной стержень. Его зажимают в тисках, устраивают с помощью напильника в его теле пазы. Последних два, они V-образные, наклоненные; устроенные с разных сторон стержня один под другим примерно в его середине; разнонаправленные.

Устанавливают на вал подшипник на участке устроенных пазов под определенным углом относительно оси вала. Фиксируют его положение с обеих сторон при помощи втулок со скошенными с одной стороны на тот же угол торцами. Их лучше сделать из алюминиевой трубы, отрезав небольшие кусочки.  В трубках устраивают отверстия и через них винтами закрепляют на стержне.

Полученный вал снабжают шайбами с соответствующим внутренним диаметром с обеих сторон от установленных втулок.

Для вала изготавливают вертикальные опоры. Используют толстый алюминий, вырезают квадратные заготовки, сверлят в них посередине отверстия по диаметру вала. Посадочный зазор стараются сделать минимальным.

На противоположных торцах вертикальных опор сверлят по два крепежных отверстия. Соединяют опоры алюминиевой пластиной, в которой по краям сверлят тоже по два отверстия, которые по расположению совпадают в устроенными на опорах. Соединяют детали болтами.

С другой стороны вертикальных опор размещают подвижную платформу, которая будет преобразовывать вращение подшипника в возвратно-поступательное перемещение ножовочного полотна.

Платформа состоит из куска металлического стержня прямоугольного сечения, зажатого между двух алюминиевых брусков, прикрученных к опоре болтами. Он больше толщиной чем последние, потому выступает над ними. У него больше и длина, потому его конце выступает за пределы вертикальных опор.

На стержне с одной стороны установлены болты с гайками; расстояние между ними обеспечивает контактное расположение подшипника. Сверху все прикрывают стальной или алюминиевой пластиной, прикрепляя ее к вертикальным опорам длинными винтами.

Делают удерживающую головку, используя пластины и уголки из алюминия. Садят ее на конец выступающего за пределы вертикальных опор стержня – используют болты. В ней, через щель в передней части, также болтом, закрепляют ножовочное полотно. Головку закрывают для безопасности кожухом в виде уголка.

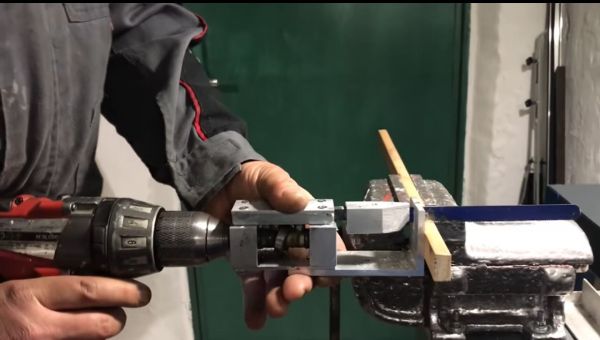

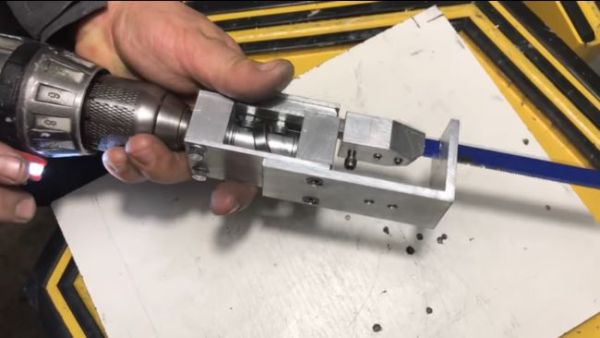

Устройство концом вала зажимают в патроне дрели. Вал передает вращение подшипнику, который, из-за наклона, передвигает стержень, а через него ножовочное полотно.
