Как сделать беспроводной замок

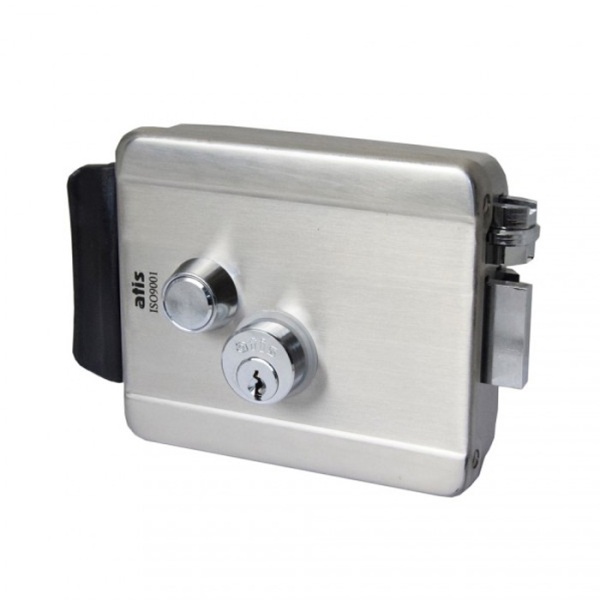

Многие квартиры, дома оборудованы надежными, проверенными временем электромеханическими замками. Сам замок расположен внутри помещения, а кнопка его включения – снаружи у входной двери. При любом переоборудовании последней, особенно при устройстве дополнительного тамбура, приходится переносить кнопку, что часто невозможно по разным причинам.

Одно из решений вопроса – замена электромеханического звонка на беспроводной. Однако последний, в приемлемом ценовом диапазоне, низкого качества, а за надежное изделие нужно платить большую цену. Но не все так печально – оказывается можно легко переделать имеющийся замок в беспроводное устройство.

Для реализации задуманного потребуются беспроводные модули, например, Мастер Кит, которые работают на частоте 433 МГц. Это: MP324M/передатчик, MP246, MP324M, MP220V. Последний является датчиком, но имеет интересную особенность – из него, при небольшом вмешательстве, получается источник питания, который можно встроить в небольшое пространство кнопки.

Датчик, переделанный в источник питания, может выдавать напряжение 12 или 5 В (настроен по умолчанию на эту величину) при токе до 80 мА. Он, благодаря малым габаритам, подходит, чтобы обеспечить питанием приемник МР324М. Модуль переводится в источник питания перепайкой имеющихся в нем перемычек V, RL и +V, RL. Они должны быть в положении 1-2.

Нужно также сделать более компактным и силовой модуль МР246. Из него убирают резистор, на место которого ставят перемычку. Последнюю можно устроить из провода, используемого при монтаже.

Небольшую модификацию нужно сделать и с приемником МР324М, так как у него на выходе наблюдается большая длительность импульса. Исправляется это установкой в цепь: последовательно дополнительного электролитического конденсатора (47 мкФ, более 6 В); параллельно DIP резистора (10-15 кОм). Наличие конденсатора позволит задавать длительность импульса.

Электромеханический звонок подключают к сети через силовой модуль МР246. Он же соединен напрямую с 5-м и через конденсатор 47 мкФ (параллельно ему установлен резистор 15 кОм) с 1-м выходом снизу приемника МР324. Приемник 7-м выходом снизу и 2-м сверху связан с блоком МР220V. 1-й выход является антенной. Блок МР220V запитан от сети 220 В.

После окончания сбора схемы ее подключают к сети и регистрируют приемник, что делается кратковременным нажатием кнопки на приемнике, затем на передатчике. После нескольких секунд выжидания нажатие кнопки на передатчике будет приводить к срабатыванию звонка. Теперь можно его собрать и установить на место.

Дальше занимаются обеспечением питания собранного устройства. Кнопку отвинчивают от коробки, отсоединяют от нее штатные провода, соединяют их и изолируют. Это обеспечит бесперебойную подачу напряжение 220 В на звонок.

Занимаются кнопкой. Разбирают передатчик МР324, подпаивают параллельно к имеющимся в нем первым кнопкам два провода, образуя выводы. Зачищают их концы и соединяют с контактами снятой кнопки. Устанавливают ее на место и проверяют как работает звонок.

Точно такую же вторую кнопку можно поставить на дверь тамбура. Нажатие любой из них будет вызывать работу звонка.
