Как изготовить из дрели электоножовку

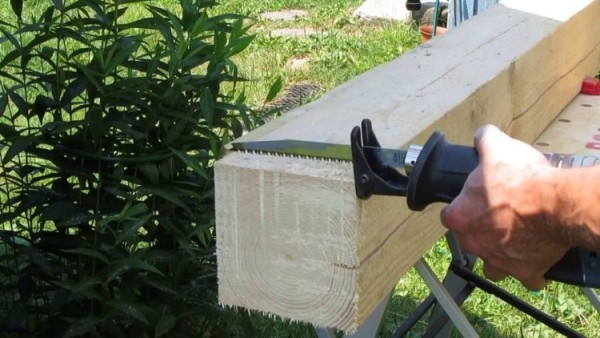

Сабельная пила (есть и такое название у электроножовки) является универсальным инструментом, с помощью которого пилят не только древесину, но и иные материалы. Она конструктивно подобна электролобзику, но последнему для перемещения нужна ровная поверхность. Кроме того, лобзиком невозможно сделать распил в труднодоступных местах, ему не по силам справиться с металлом, прочными материалами.

Решив сделать электроножовку, нужно определиться с ее мощностью, что влияет на круг задач, которые будут выполняться ею. Инструмент мощностью 400…600 Вт способен распиливать 3-сантиметровые по толщине доски, им можно спилить небольшое дерево, некрупные ветки. Подойдет он для резки металла при ремонтных работах.

700…1000-ваттные электроножовки способны справиться с арматурой диаметром 22 мм. Для них нет проблем с резкой любой по толщине древесины. Больше 1000 Вт для домашних дел сабельную пилу делать не стоит. Это уже профессиональный прибор с повышенной нагрузочной способностью, способный резать кирпич, толстые металлические заготовки, ячеистый бетон. Хотя для некоторых мастеров именно такой агрегат и нужен.

Выбирая мощность электроножовки, учитывают, что время использования самых маломощных не может превышать в месяц 25 часов. При этом после каждого часа работы ее нужно останавливать и делать перерыв до полного охлаждения инструмента.

Для электропил средней категории установлен максимальный ежедневный ресурс работы – не более 4 часов. Для профессиональных инструментов он увеличен до 10. При этом и они должны «отдыхать» после каждого часа работы до полного охлаждения.

Важно определиться с необходимой скоростью резания, которая должна быть в пределах 2500…3000 возвратно-поступательных движений ножовочного полотна в минуту. Она должна быть разной при распиле различных материалов. Если делать прибор собираются для распила только одного из них, например, древесины, то можно не предусматривать к конструкции регулятора оборотов двигателя; в обратном случае он необходим.

Резать пила может за счет возвратно-поступательных или маятниковых движений ножовочного полотна. Первое предусматривают, если необходимы точные пропилы, второе – быстрые. Кроме того, самодельную электроножовку можно снабдить:

  • Ограничителем глубины реза, что улучшит ее потребительские характеристики, позволит выполнять более широкий круг задач при изготовлении поделок, выполнении домашних работ;
  • Узлом, который позволяет менять пилки.

Конструкция электроножовки из дрели предполагает изготовления к ней насадки, которая преобразовывала бы вращательное движение выходного вала инструмента в возвратно-поступательное ножовочного полотна. У такого устройства должны быть выверенные размеры, точно подогнанные детали, потому сделать ее из подручных материалов не получится.

Насадку можно сделать так: вытачивают на станке вал из стали; устраивают два косых V-образных паза, которые располагают с разных сторон вала и зеркально по форме один другому; на образованный стенками пазов участок насаживают роликовый подшипник – он займет положение под углом к оси вала; заживают его с двух сторон втулками, имеющими скошенные торцы. Подшипник, получая вращение от вала дрели, будет заставлять контактируемую с ним деталь с ножовочным полотном совершать возвратно-поступательные перемещения.

Для вала устраивают опоры, например, из квадратных пластин с центральными отверстиями под него. Опоры закрепляют болтами на стальной пластине. С другой их стороны крепят два стальных бруска, между которыми располагают подвижно третий. У последнего снизу делают два выступа, например, из мелких подшипников, которыми он охватывает верхнюю часть подшипника; из-за этого при вращении последнего брусок движется вперед-назад. Брусок сверху прикрывается крышкой, которая не дает ему выскочить из направляющих.

Переднюю часть третьего бруска снабжают держателем для ножовочного полотна. Его можно сделать в виде небольшого параллелепипеда, который крепится на конце бруска болтами. В передней части держателя устраивают узкий паз, в который входит конец пилки. Его в устройстве крепят болтом.
