Циркулярная пила из двигателя от стиральной машины автомат

Без стиральной машины-автомат представить сегодня семью невозможно. Она упрощает быт, механизирует одну из самых утомительных бытовых операций, освобождая время на семью, детей. Агрегаты надежные, служат долго, но и они в итоге ломаются, выходят безнадежно со строя.

Сломанную машинку-автомат чаще сдают в металлолом, выбрасывают на мусор. Но есть умельцы, которые используют ее детали для изготовления нужных в хозяйстве вещей. Часто берут от нет электродвигатель, который становится приводом многих поделок. К примеру, циркулярной пилы.

Последняя выходит не только как игрушка, результат самореализации, а получается вполне работоспособной, обеспечивая в дальнейшем выполнение ряда работ, связанных с разделкой древесины.

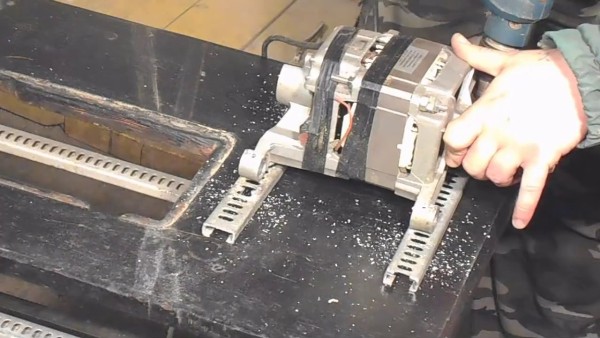

Вначале обеспечивают оптимальное подключение мотора. С него удаляют тахометр, на месте которого размещают устройство, которым будут управлять скоростью вращения электродвигателя.

Устраиваю подвижную часть, используя: вал, который имеется в двигателе, и приводящий во вращение пильный диск; приводной ремень; два шкива – один размещается на валу дисковой пилы, второй – на валу двигателя.

Малый шкив устанавливают жестко на валу двигателя и одевают приводной ремень. Его вращение через последний передается большему по диаметру шкиву, который заставляет вращаться пильный диск.

На заключительном этапе изготавливают раму и станину. Используют разный материал, к примеру, толстый шифер с ровной поверхностью.

В нижней части рамы делают прямоугольник из профильных труб. Над ним, по центру, устраивают две направляющие, к которым крепят двигатель с малым шкивом; рядом, на площадке из листового металла размещают оборудование, связанное с запуском, защитой станка.

По углам основы приваривают телескопические стойки, которые позволяют выставлять станину на требуемую высоту. Сверху стоек, из уголков устраивают прямоугольник и направляющую. На последнюю и одно из сторон прямоугольника крепят ось дисковой пилы.

Сверху станины размещают столешницу из толстого шифера, ЛДСП. Ее крепят к уголкам болтами с утопленными головками. В столешнице размечают и с помощью, например, лобзика, устраивают прорезь, через которую над ее поверхностью будет выступать пильный диск.

Для возможности регулировать ширину реза на поверхности столешницы размещают упор и направляющую. Первый делают на всю ширину стола в виде уголка из двух полос ЛДСП, соединенных под прямым углом вдоль длинных сторон. Для жесткости полоски соединяют дополнительными уголками.
