Простой аудио передатчик

Аудио- или радиопередатчик – это устройство для формирования радиочастотного сигнала. Простейшие варианты могут быть изготовлены дома и использованы в нескольких целях: в качестве беспроводного удлинителя для наушников, радионяни, жучка для прослушивания.

Изготовить домашний вариант радиопередатчика сможет начинающий любитель электроники и человек далекий от понимания физики и того, как работает радиоаппаратура. Для его реализации понадобятся следующие элементы: паяльник, провода, аудиоштекер 3,5 мм, батарейки, медный лакированный провод, клей эпоксидный или секундный, старый платы от радио или телевизора при наличии, пластинка текстолита или толстого картона.

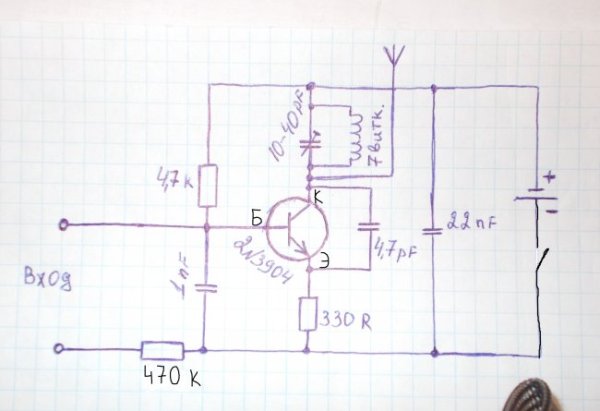

Перечень радиодеталей, необходимых для схемы: транзистор (2N3904), конденсатор подстроечный (10-40pf), конденсатор (4,7 пф), конденсаторы (1 нф и 22 нф), два резистора (4,7 К), резистор (330r: на 110r+220r), самодельная катушка на 7-8 витков.

Катушка мотается из проволоки лакированной на сверле диаметром 5 мм. Концы катушки очищаются от лака. В данном случае для корпуса передатчика берется пластиковый корпус из-под батареек. Пружины и перегородка убираются, а также другие детали. В итоге должна остаться только пластиковая коробочка.

Далее из текстолитовой пластинки вырезается подходящий по размеру коробочки кусок. В нем делается много отверстий, чем больше, тем лучше. Теперь на нем спаиваются все элементы схемы: транзистор, конденсаторы, резисторы и катушка.

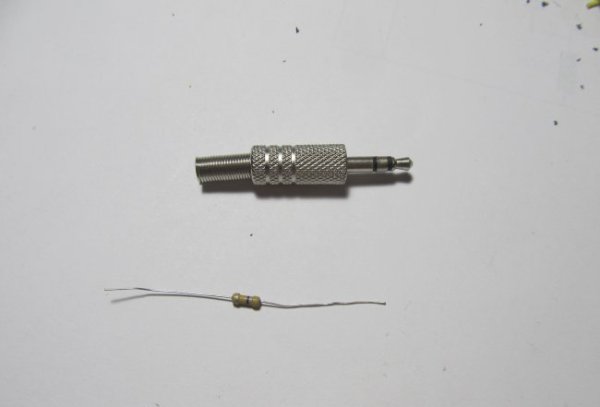

После этого берется штекер и к нему припаиваются провода, которые показаны на схеме как вход. Далее плата располагается в корпусе из-под батареек, она приклеивается на Момент. С другого конца проводов радиопередатчик прикрепляется к батарее питания на 6-9 Вольт.

С помощью штекера передатчик подключают к телевизору и находят свободную радиочастоту, на которой не задействована не одна радиостанция. Необходимо настроить передатчик с помощью подстроенного конденсатора на данную частоту. Его необходимо крутить до тех пор, пока на радиоприемнике не будет слышен звук телевизора.

Похоже, Вам также нужно прочитать про  Бант-цветок из органзы

Чтобы в дальнейшем было удобно настраивать передатчик на определённую частоту, необходимо на задней части корпуса в области подстроенного конденсатора сделать отверстие, в которое свободно проникает отвертка.

Если немного модернизировать передатчик и сделать вместо аудиоштекера микрофон, то его можно использовать как радионяню или прослушивающее устройство.
