Вечный фонарик (фарадея)

Самодельный фонарик фарадея будет интересно смастерить новичкам, изучающим азы физики и электроники. Его простой устройство позволяет поддерживать свечение какого-либо источника без внешнего питания и зарядки.

Для его создания необходимо подготовить тонкую медную проволоку, неодимовые магниты, пластиковую трубку диаметром 2 см, картон, низковольтный светодиод, конденсатор 10 000 пф, а также паяльник, ножницы и клеевой пистолет.

Изготовление

Из картона вырезаются два круга больше в диаметре трубы на 5 мм. Далее в центр заготовок размещается трубка, которую необходимо обвести и вырезать по контуру. Внутренние детали не нужно выкидывать. Шайбы из картона крепятся к трубе по центру на расстоянии в см друг от друга на термоклей.

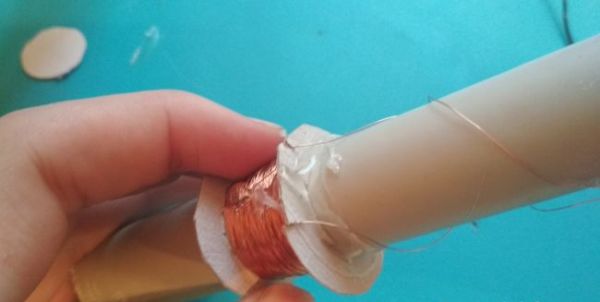

Между шайбами делается намотка из проволоки, примерно, на 360 витков. Один из картонных кружочков необходимо приклеить к концу трубы. Контакты светодиода подсоединяются к намотке проволоки при помощи паяльника. В данном случае использование конденсатора и выпрямляющего диода необязательно.

Четыре соединенных неодимовых магнита кидаются в трубу, а ее конец запечатывается вторым кругляшком. На один из концов трубы приклеивается светодиод без отражающих бортиков. На шайбе со стороны светодиода делаются две прорези, куда прикрепляется проволока.

Проволока от шайбы обматывает светодиод. Вечный фонарик готов, осталось его испытать. Чтобы он заработал, необходимо производить поступательные движения вверх-вниз.

Вечный фонарик из шприца

Также можно сделать фонарик фарадея из медицинского шприца. Для этого понадобятся все те же самые элементы и вдобавок к ним электродрель, флюс, припой, моментальный клей, три светодиода, два провода, шприц на 20 мл.

На шприц устанавливаются два картонных кольца. Расстояние между ними равняется длине магнитов. Кольца приклеиваются на Момент. Далее в образовавшееся пространство наматывается катушка из проволоки.

Похоже, Вам также нужно прочитать про  Как правильно укоротить болт

Намотку можно сделать при помощи электродрели. Для этого шприц вставляется в ее патрон при помощи винта. Таким образом наматывается около 1000 витков. Второй вывод катушки фиксируется на клей Момент.

Сверху в шприц устанавливается резиновая прокладка, которая будет предотвращать шум магнитов. Выводы катушки зачищаются и залуживаются. К ним подсоединяются два провода, которые фиксируются на изоленту к корпусу шприца.

Далее припаиваются к проводам три светодиода, установленных на плате. После этого в шприц помещаются неодимовые магниты. Фонарик готов.
