Точило из двигателя от стиральной машины

Поломка стиральной машины, конечно неприятный факт, но даже здесь можно извлечь свою, пусть и небольшую, но все же выгоду. Так, например, из двигателя можно смастерить неплохой электрический станок для заточки каких-либо инструментов и ножей.

Необходимые инструменты:

  • Набор ручных инструментов;
  • Болгарка;
  • Электрическая дрель;
  • Сварочный аппарат;
  • Некоторые другие инструменты.

Необходимые материалы:

  • Двигатель от стиральной машины;
  • Полоска металла;
  • Деревянная дощечка под основу;
  • Подходящий по размеру пластмассовый ящик под корпус скрывающий электронику;
  • Некоторые виды крепежей.

Процесс работы

Начнем с того, что произведем замеры двигателя. Далее, из полоски металла, изготавливаем скобу по ширине замеренного агрегата. Для этого нам потребуются тиски и молоток. Затем потребуется аккуратно просверлить отверстия на концах получившейся скобы.

Перед креплением двигателя к деревянному основанию, следует сделать между ними прокладку из ДВП, она будет служить гасителем вибрации. Для того, чтобы болты не откручивались во время работы станка, обязательно проложите шайбы.

В заранее подобранном пластмассовом корпусе, проделываем отверстия для вывода проводов. Конденсатор и выключатель устанавливаем на самом корпусе. При подключении электроники, лучше всего иметь при себе специальное приспособление – мультиметр или в идеале, скачайте необходимые схемы из сети интернет. Монтаж штатной электроники будет вполне достаточно, так как двигатель мало оборотистый, дополнительных регуляторов не потребуется. Сам корпус крепим к деревянному основанию шурупами, закрученными под углом.

Перед установкой точильного камня, необходимо провести предварительную подготовку удерживающей его шпильки. На ее основание нужно приварить шайбу, но она не должна плотно прилегать к корпусу двигателя, сделайте небольшой отступ. Далее, стачиваем немного края и устанавливаем вторую шайбу так, чтобы они плотно прилегали друг к другу.

Теперь можно установить точильный камень. С другой стороны, так же устанавливаем большую шайбу, затем шайбу меньшего размера и контр-шайбу. Крепим нашу конструкцию гайкой на 13.

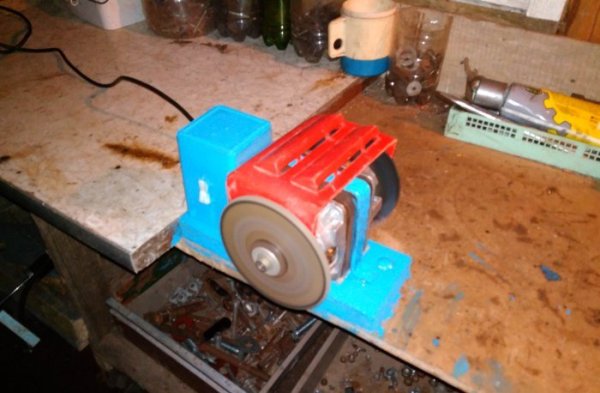

Старый корпус от двигателя отлично подойдет для оборудования защитного кожуха. Его потребуется немного подрезать. Остается только покрасить наше изделие и прикрепить к столу. Точильный станок готов.
