Самодельный сверлильный станок из мясорубки

Шуруповерт, упростивший процесс завинчивания саморезов, шурупов, из числа любимых умельцами инструментов, из которых они постоянно создают новые поделки. Последних на основе двигателя агрегата создано множество. Устройство применяется при создании самодельных сверлильных станков. Проект, представленный ниже, позволяет сделать такой станок, используя как дополнительный узел – ручную мясорубку.

Для изготовления самодельного сверлильного станка берут обычную ручную мясорубку и шуруповерт. Последний можно взять поломанный, изношенный – главное, чтобы в нем остался в рабочем состоянии электродвигатель.

Работу начинают с шуруповерта. Снимают крышку с корпуса, пользуясь паяльником отпаивают провода питания и вынимают мотор.

У мясорубки снимают накидную гайку, примеряют, как она одевается на двигатель и планетарный редуктор. Обычно ее внутреннее кольцо одевается свободно на цилиндрическую часть мотора и не проходит дальше из-за имеющихся на корпусе планетарного редуктора выпуклостей.

Фиксируют маркером места, где не проходит внутреннее кольцо накидной гайки. Пользуясь круглым напильником, стачивают стенки кольца в отмеченных местах до положения, обеспечивающего посадке гайки на самый край планетарного редуктора (должна упереться в переключатель скорости).

Замеряют длину выступающей из накидной гайки части электродвигателя. Отмечают ее на ребрах внутренней части корпуса мясорубки. С помощью фрезера срезают их, обеспечивая свободное расположение двигателя шуруповерта внутри корпуса мясорубки.

Снимают с шуруповерта управляющую кнопку, соответствующие ей аксессуары. Приклеивают их к ножке, скрепляющей корпус мясорубки и струбцину, которой она крепится к столу. К выходам электродвигателя припаивают монтажные куски проводов.

Замеряют расстояние от внутреннего торца накидной гайки, заведенной впритык к переключателю скорости, и концом корпуса планетарного редуктора. Берут полоску жести, изготавливают из нее неполное кольцо замеренной ширины с тремя несплошными прорезями и ребордой по одному (цельному) краю. Диаметр его – внешний диаметр корпуса планетарного редуктора.

Добавляют к управляющей кнопке длинные провода, прикрепляют их к ножке мясорубки изолентой. Проводники используют для подключения к источнику питания.

Сборка самодельного сверлильного станка: накидную гайку одевают на электродвигатель до упора в переключатель скорости; одевают кольцо ребордами вперед до упора последних в кольцо накидной гайки; отдельные части кольца прижимают к корпусу планетарного редуктора; вставляют двигатель в корпус мясорубки; соединяют его с выводами управляющей кнопки; закручивают накидную гайку.

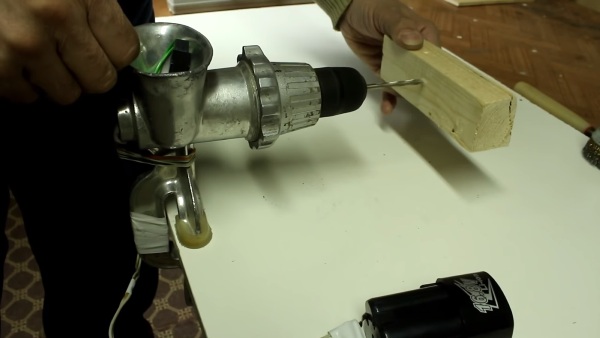

Станок с помощью струбцины крепят к столу. В патрон вставляют сверло, другие насадки и используют инструмент для работы.
