Самодельный радиозвонок

Радиозвонок, которым открывают дверные замки, управляют разными бытовыми приборами, гаджетами, постепенно становится популярным у соотечественников. Его проще установить, так как не нужно дополнительно долбить, сверлить стены, перегородки, полотнища дверей, тянуть провода. Это удобно, к примеру, когда звонок установлен на калитке дома, на тамбурной двери.

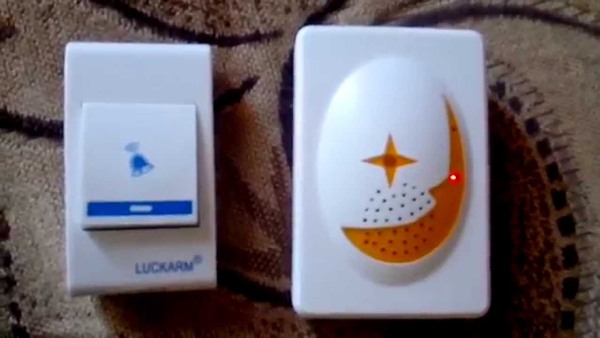

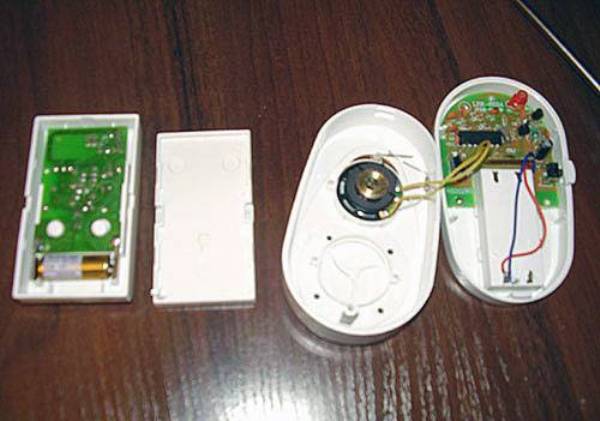

Электронных схем радиозвонков существует много. У них разные функции, радиус действия, источники питания. Одинаковое у них – присутствие передатчика и приемника сигнала. Источник – это, обычно, кнопка, приемник – устройство, в котором размещен музыкальный чип, антенна и динамик.

Самодельный звонок отличается от фабричных частотой передачи сигнала от передатчика к принимающему устройству – она 87,9 МГц. Сам звонок включает: схему управления; звуковой чип; передатчик; источник питания.

Управление устройством производится кнопкой. Ее нажатие приводит к включению передатчика, который несколько секунд передает сигнал определенной частоты. Сигнал воспринимается антенной приемной части звонка. Он запускает звуковой чип, который через микродинамик выдает определенные мелодии.

Радиозвонок можно сделать, например, из сломанной компьютерной мыши. Разбирают ее корпус, удаляют все внутренности, оставляя на месте контактные кнопки. Плату немного перепаивают: две клавиши соединяют с устройством, издающим звук; все остальное можно убрать.

Вынимают из мышки колесико, разрезают его на две части. Возвращают одну из них на место. Занимаются платой пульта – звуковую пару снабжают витой парой. С ее помощью соединяется кнопка и клавиши мыши.

Свободные концы припаивают к контактам, имеющимся у клавиш. Один к расположенному с краю, второй – к одному из двух оставшихся. Тот контакт, который остался свободным соединяют проводом с противоположным. Это обеспечивает срабатывание сразу обеих кнопок.

После испытывают звонок.
