Самодельный плазменный аппарат для сварки и резки

Для выполнения «мелких» сварочных работ или резки металла нет смысла пользоваться громоздкими сварочными аппаратами. Для этого можно изготовить мини плазменный прибор, который будет потреблять меньше электроэнергии, с ним проще и удобней обращаться.

Изготовление такого устройства требует наличия биполярного транзистора, работающего с напряжением 160 В на коллектор-эмиттере. Среди других его характеристик: ток коллектора — 8А; частота – 65 МГц; рассеиваемая мощность – 700 Вт.

Сборку схемы проводят в такой последовательности: от «плюса» батареи до ее «минуса» устраивают цепь через два резистора (68 и 180 кОм); перед первым резистором делают отвод на базу транзистора; коллектор транзистора и участок сети между двумя резисторами соединяют с выходами обмотки коллектора; эмиттер транзистора с «минусом» батареи – с выходами обмотки базы; к выходам повышающей обмотки подсоединяют электрод и массу. Транзистор устанавливают на радиатор, который нужен для отвода тепла от прибора.

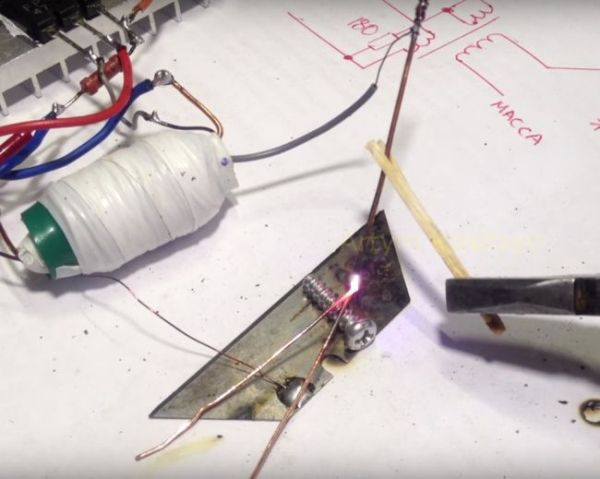

Для сердечника трансформатора можно используют ферритовый стержень, который имеется в магнитной антенне радиоприемника. Отрезают от него 3,5-сантиметровый кусок, наматывают сверху миллиметровым медным проводом двадцать витков. Сверху устраивают обмотку базы в том же направлении из пяти витков проводника диаметром 0,6…0,7 мм. Обе обмотки сверху закрывают тремя слоями изоляции.

Сверху, по слою изоляции, устраивают из 500 витков повышающую обмотку. Диаметр проводника 0,14…0,20 мм; на начальный ее конец надевают предварительно изоляцию. Через каждые 125 витков делают изоляцию уложенных витков в один слой.

В сеть аппарата вводят выключатель, которым он запускается в работу и останавливается. Устройство, как показала практика, в состоянии резать тонкую сталь. Им можно расплавить гвозди из стали 3…2,5-миллиметрового диаметра. Аппарат легко сваривает медные проводники с диаметром до 0,7…0,8 мм.
