Самодельный пистолет для подачи бетона

Смастерив такой пистолет, можно без особых трудностей доставлять бетон в узкие пространства, щели и швы. Он очень компактен и прост в действии. В его конструкцию входит шнековый насос, приводящийся в действие обычной дрелью или шуруповертом.

Материалы

Для создания нашего изделия, потребуется следующее:

  • Металлическая или металлопластиковая труба;
  • Отрезок толстой стальной проволоки;
  • Обычная пластмассовая бутылка с широким горлом (как из-под молока или некоторых соков);
  • Крышка от обычной бутылки (как из-под воды);
  • Удлиненная верхняя часть тубы герметика или клея.

Процесс конструирования

Приготовив все необходимое, приступаем к созданию пистолета для подачи бетона. Берем проволоку и отрезаем два куска, длиной по 500мм. Затем зажимаем один отрезок в тисках и наматываем на него вторую проволоку. Данный процесс довольно сложен. Рекомендуется сначала отжечь проволоку, а потом приступать к работе. Таким способом, мы создаем шнек.

При наматывании, соблюдайте дистанцию между витками, они не должны быть слишком близко друг к другу. Шнек обязательно должен быть прямым, изогнутости можно исправить при помощи тисков.

После того, как шнек будет готов, примеряем его к трубе. Если он будет свободно ходить в полости, то необходимо подобрать другую трубку.

Теперь требуется отпилить лишнее от нашего шнека по размеру конструкции. С одной стороны, сердцевина должна немного выступать, так как в дальнейшем, она будет крепиться в патроне дрели. Образовавшиеся острые углы, сточите на наждаке.

Далее, нам понадобиться бутылка с широким горлышком. В ее горлышке, просверливаем отверстие, равное диаметру трубы. Она должна плотно туда водить. На трубке, в районе, где будет крепиться бутылка, пропиливаем отверстие. На бутылке отрезаем дно. Теперь собираем конструкцию. Вставляем трубу в бутылку и проклеиваем места соприкосновения клеем (со всех сторон).

Для крепления носика, необходимо нарезать резьбу на одном конце трубы. Проделав отверстие в обычной крышке от бутылки, и отрезав от нее юбку, вставляем в нее носик. Теперь берем накидную гайку и вставляем в нее эту конструкцию. Затем привинчиваем к трубе.

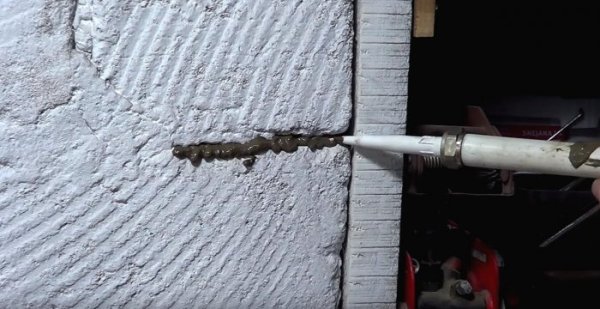

Наш шнековый пистолет готов. Осталось его испытать. Крепим шнек к патрону дрели и заливаем бетонный раствор в емкость. Находим место, которое необходимо заделать и приступаем к работе.
