Самодельный насос с помощью сообщающихся сосудов (гидротаранный)

Такой тип насоса позволяет качать воду, не тратя на это электроэнергию и свою силу. Правда, только из водоемов, в которых вода движется с хорошей скоростью. Поделка будет интересна дачникам, владельцам загородных участков, расположенных на берегах рек, рядом с родниками.

Чтобы сделать гидротаранный насос, нужно запастись пластиковыми трубами, двумя клапанами, краном (не обязательно), двумя пластиковыми тройниками; бутылкой, шлангами.



Для изготовления нужны токарные работы. Понадобится ножовка для резки металла, фум-лента для уплотнений, клей, которым можно склеить трубы.

С помощью токарного станка на трубах нарезают резьбу под клапана. Операция удешевляет поделку, так как избавляет от необходимости покупать дополнительно переходники.

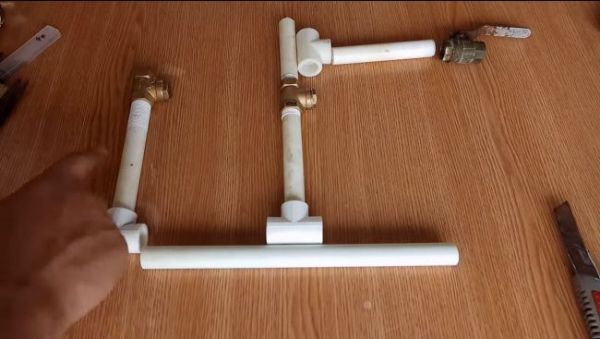

На один отрезок трубы накручивают клапан с действием на вход, на второй – на выход.  Первый отрезок размещают клапаном вверх. На нижнем конце, с помощью уголка, крепят кусок трубы и через тройник еще один в том же направлении. Снабжают свободный конец последнего отрезка трубы длинным шлангом.

К поперечному выходу тройника вертикально крепят свободный конец отрезка трубы с клапаном, работающим на выход. К клапану – короткий кусок трубы, затем тройник и горлышком вниз ПЭТ-бутылку. Поперечно на тройник устанавливают кусок трубы, затем кран, к которому подсоединяют шланг.

Поделку размещают в потоке воды в вертикальной плоскости, с клапаном, который работает на вход, в сторону течению. Конец шланга, отходящего от нижнего участка конструкции, размещают в потоке навстречу течению.

Клапан, который действует на выпуск, удерживает воду, которую насос поднимает на высоту. Второй клапан открывается только при действии на него небольшого давления воды. Вода, вытекающая из размещенного выше шланга, приводит к уменьшению внутреннего давления в трубке у второго клапана. Он запирается, а в системе происходит гидроудар, поднимающий воду вверх по отборному шлангу. После стабилизации давления второй клапан открывается и дальше все повторяется.

Поделка, при испытании, позволяет поднять воду на высоту до 1 метра. Конструкция долговечна, так как изнашивающимся деталями являются только клапана.
