Самодельный мини фонарик

Светодиоды сегодня можно встретить в разных поделках: игрушках, зажигалках, бытовой технике, канцелярских товарах. Но самой полезной среди них является фонарик. Большинство приборов имеют собственный небольшой источник питания, достаточно сильно светят.

Имея такой небольшой фонарик, чувствуют себя уверенно в темноте. Он поможет в работе в помещении с недостаточным освещением. Приобрести подобный прибор сегодня можно во многих магазинах. Цена их небольшая, но качество порой отвратительное. Не случайно, что многие умельцы предпочитают их делать сами.

Изготовить светодиодный фонарик можно из: пластикового шприца на 20 мл; светодиода (3 Вт, 3,4 В); линзы, вставленной в корпус; микро-кнопочного выключателя; резистора (0,25 Вт, 3 Ом); микромодуля подзарядки ТР4056; отрезка пластины из алюминия; 3,7-вольтового аккумулятора; медных проводов. В работе не обойтись без паяльника, бормашины, зажигалки, клеевого пистолета, суперклея или жидких гвоздей, малярного ножа.

Вначале занимаются радиатором, который будет охлаждать светодиод. Накладывают линзу на алюминиевую пластинку, очерчивают границы ее корпуса. Размечают посадочные отверстия, пазы, вырезают, используя разметку, например, бормашиной.

Вынимают линзы из корпуса. С его тыльной стороны приклеивают пластинку радиатора – следят за совпадением пазов, отверстий.

Лудят контакты светодиода, припаивают к ним медные провода. Места соединений защищают термоусадочными трубками. Вставляют светодиод и припаянные к нему проводники в корпус линзы с лицевой стороны. Отгибают провода вовнутрь.

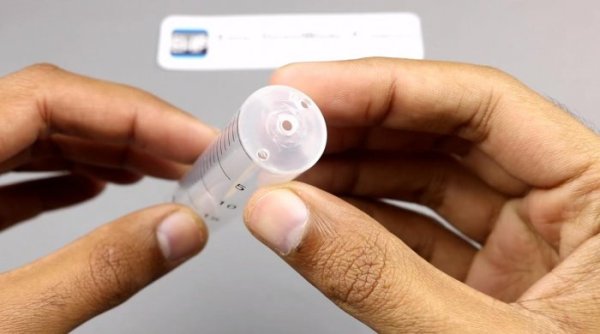

Готовят корпус фонарика. Из шприца удаляют поршень и рукоятку. Срезают ножом конусный выступ, к которому крепится игла. Счищают торец и проделывают в нем два сквозных отверстия для пропуска проводников от светодиода. Размещают на нем корпус линзы (контакты должны быть пропущены вовнутрь шприца), фиксируют клеем.

К литиевому аккумулятору крепят клеммы, оборудованные контактами; вставляют батарейку вовнутрь шприца. При этом корпусом батарейки зажимают медные контактные провода от светодиода.

Похоже, Вам также нужно прочитать про  Как сделать газовую плиту из консервной банки

В оставшееся свободное пространство шприца вставляют модуль зарядки. Если не помещается, его разрезают пополам, затем половинки соединяют скотчем. Разрезанные контакты модуля, после лужения, соединяют проводниками из меди.

Плату модуля снабжают резистором, свободный конец которого припаивают к микро-кнопке. Последнее соединение защищают термоусадкой. Далее следует припаивание оставшихся трех контактов к модулю. Последней подключают микро-кнопку и проверяют работу светодиода.

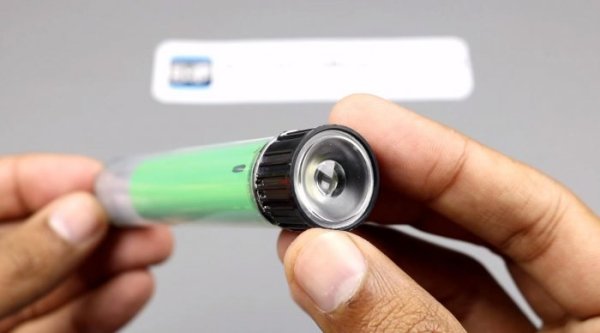

Электронную начинку размещают внутри шприца, оставляя на поверхности микро-кнопку и микро USB-разъем. Все вокруг заливают клеем. Возвращают на место линзы.

Остается только зарядить батарею и можно будет пользоваться фонариком.
