Самодельный кондиционер на элементах Пельтье

Элемент Пельтье – преобразователь термоэлектрического типа. В нем использован эффект Пельтье, заключающийся в том, что проходящий ток приводит к разным температурам с разных сторон элемента.

В элементе Пельтье использованы две пластины из полупроводниковых материалов, различие которых в уровнях энергии электронов. Прохождение тока приводит к тому, что одна из них становится холоднее, а вторая нагревается.

Среди достоинств элементов Пельтье выделяют бесшумность работы (в них движущихся частей), отсутствие в конструкции жидкостей, газов. Но они имеют низкий КПД, что ограничивает их применение.

На базе элементов Пельтье изготавливают мини-холодильники для, например, автомобилей, в которых мало места для размещения обычных приборов. Они есть в конструкциях цифровых фотоаппаратов, инфракрасных спектров, диодных лазеров.

Используя элементы Пельтье, легко сделать самостоятельно кондиционер. Правда, применение их для этих целей довольно спорно из-за их большого энергопотребления, которое несопоставимо с количеством холода, которое при этом вырабатывается.

Но если вопрос не в энергосбережении, а в желании познакомиться с конструкцией и принципом работы элемента, возможности сделать полезную поделку, то можно приступать. Отправляются в радиомагазин и покупают элементы Пельтье в количестве 4…8 штук.

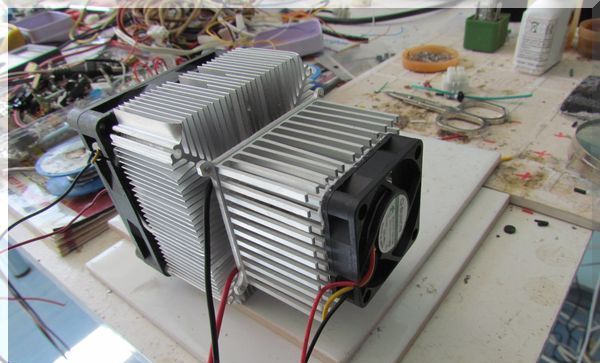

Возвратившись домой, определяют их «горячие» стороны и ими крепят на радиатор, который будет отводить тепло. Лучше если он алюминиевый и имеет большое количество ребер, которые увеличивают теплоотдачу. Посадку делают на термоклей, что улучшает теплопередачу.

Размещают полученное устройство в форточке окна установленным радиатором наружу. В таком положении он будет охлаждаться более холодным уличным воздухом.

«Холодную» сторону элементов Пельтье располагают в сторону комнаты, воздух в которой хотят охлаждать. Крепят к ней вентилятор, например, взятый из компьютера, где он охлаждает процессор. Размещают его так, чтобы комнатный воздух компрессором направлялся на пластину преобразователя.

Элементами Пельтье можно охладить воздух в помещении, но при этом будет расходоваться много электроэнергии. Дело в том, что в приборах почти половину ее расходуется впустую, преобразуясь в тепло, рассеивающееся в атмосфере.

Исходя из реальных возможностей элементов, выработка холода ими практически в два раза ниже, чем количество потребленной при этом энергии. Это и объясняет их ограниченное использование, так как у современных сплит-систем аналогичный показатель в три раза больше потребленной электроэнергии.
