Самодельный электронапильник

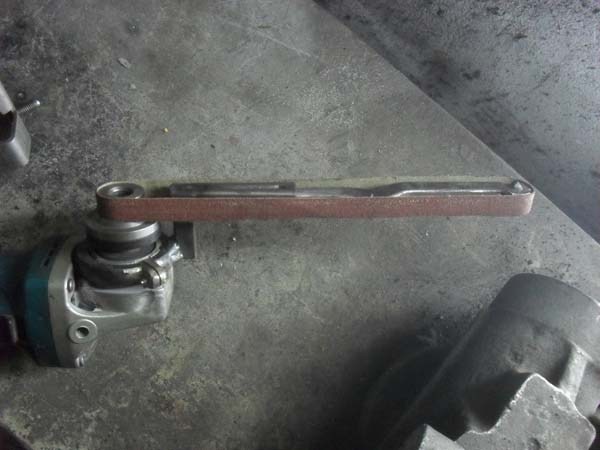

Часто те, кто не имеет возможности иметь мастерскую с большим набором инструментов делают приспособления, позволяющие использовать один прибор взамен нескольких. Самодельный напильник, или гриндер, или ленточно-шлифовальный станок на базе болгарки одно из таких решений.

Имея такой напильник, можно легко и быстро убирать разные дефекты на твердых поверхностях. С его помощью снимают заусеницы на выступах стекла, штамповки, литья, коррозийный слой перед покраской. Гриндером можно убрать последствия лазерной или плазменной резки, лишний слой металла, сварочные дефекты.

Гриндер имеет простую конструкцию, потому изготовить его не составит труда для большинства людей. Вначале проводят подготовительные работы. Набрасывают чертежи, в которых отображают особенности конструкции. Определяются с материалами, инструментами, без которых не обойтись при реализации поделки.

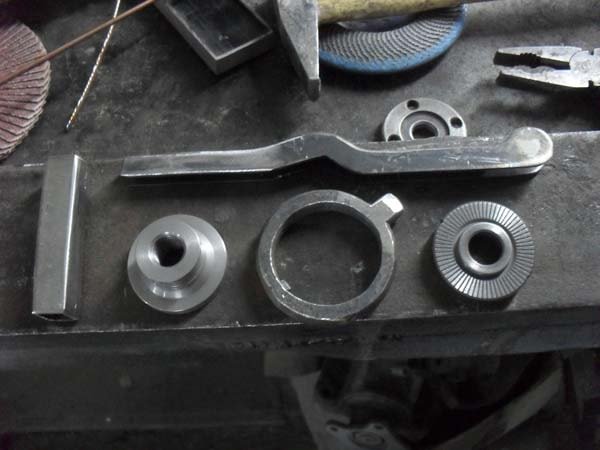

Основой конструкции будет болгарка. Не обойтись в работе без дрели, электролобзика. Некоторые детали можно приобрести в магазинах, на рынке. Но есть такие, которые может помочь выточить только токарь.

На этом этапе решают вопрос как будет самодельный напильник производить шлифовку: только в горизонтальной плоскости или вертикальной, или придать ему возможность работать и обеих.

Для деталей, которые будут работать под нагрузкой используют листовой металл, имеющий толщину от 10 мм. Для изготовления основания применяют более толстый материал. Полученные элементы соединяют сваркой, болтами, винтами. Последние требуют сверления отверстий под них.

Особо сложным является узел, который обеспечивает работу поворотного механизма, позволяющего напильнику работать в разных плоскостях. Пазы, обеспечивающие повороты, делают на фрезерном станке или используют дрель и напильник.

Упростить конструкцию можно применением швеллеров. Их и отрезки труб крепят к основанию, снабжают полученную конструкцию четырьмя роликами. Два из них, имеющих обычно небольшой диаметр и ширину 7 см, являются направляющими, удерживающими наждачную ленту в определенном положении. Один (ширина 15 см) приводит ее в движение, второй (10) – натягивает.

Похоже, Вам также нужно прочитать про  Что можно сделать из запчастей старой стиральной машины

Для изготовления роликов лучше применять титан или дюралюминий. Для насадки на болгарку – сталь. Можно для роликов использовать муфты труб из полипропилена 46-миллиметрового диаметра, которые садятся на подшипники 203. Ленту в этом варианте натягивают с помощью газлифта.

Ролики в конструкции гриндера располагают в одной плоскости. Это обеспечит невозможность соскакивания ленты при движении. Скорость передвижения наждачной полосы меняют регулятором оборотов, который имеется на болгарке.
