Самодельный экстрактор для пайки

Пайка – процесс небезопасный. Припой, металлы, особенно свинец, разогреваясь, плавясь, выделяют пары, которые опасны для организма. Проблема решается установкой специального отсоса газов – экстрактора.

Многие из умельцев изготавливают его сами, используя имеющийся «мусор» и старые детали. Один из вариантов предусматривает двухступенчатую схему. В ней присутствует: большой вентилятор, функция которого – убирать из зоны работы пары и подавать их на фильтр; малый вентилятор, отводящий уже отфильтрованный воздух дальше от места работы через ПВХ-трубку.

Как следует из вышеизложенного, в поделке используется два вентилятора: большой и маленький. Кроме того, понадобится пустая жестяная банка, светодиодная лента. Не обойтись без выключателя, потенциометра, любых разъемов «папа-мама», предназначенных под постоянный ток, источника питания, выдающего напряжение 12 В. В качестве фильтрующего элемента применяется губка не менее 2,5-сантиметровой толщины.

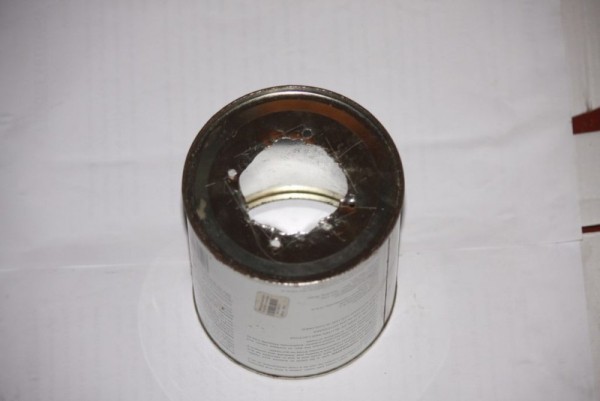

Корпус экстрактора делают из жестяной банки. К ее дну, снаружи, прикладывают меньший вентилятор, размечают места его крепления, прохождения вытяжки. Производят их вырезку.

С другого конца банки размещают больший вентилятор. Емкость лучше подобрать сразу так, чтобы их соединение проходило без каких-либо доработок. В боковой стенке банки устраивают вырез под будущий выключатель. Измерив диаметр емкости, вырезают из губки круглый фильтр.

Собирают экстрактор для пайки в такой последовательности. Закрепляют внутри банки, на дне, меньший вентилятор. Монтируют разъем «мама», проводят припайку к нему потенциометра. Размещают сверху фильтр, фиксируют его положение в емкости клеем. Если есть желание и необходимость, размещают светодиодную ленту. В ранее устроенной прорези устанавливают на клей выключатель.

Занимаются распайкой установленных деталей. Соединяют выходы вентиляторов между собой и с «минусом» разъема. «Плюс» разъема соединяют через выключатель со свободным выходом большого вентилятора и через потенциометр – меньшего. Светодиодную ленту припаивают одним концом к выходу выключателя, вторым – к выходу большого вентилятора, которым он соединен с меньшим «братом».

После следует установка на верхнем основании корпуса-банки большого вентилятора. Делают ее, используя горячий клей. Экстрактор подсоединяют через разъем к батарее и используют в работе. В виде усовершенствования конструкции предлагают сделать отвод очищенного воздуха наружу через ПВХ-трубку.
