Самодельные тиски

Мастерская, гараж должны быть оборудованы тисками, которые используются для удержания деталей, узлов при их обработке. Устройство можно купить в специализированном магазине. Стоит оно недешево, потому умельцы предлагают сделать их самим, сэкономив при этом деньги. К тому же практически все необходимые материалы для поделки можно найти в своем запасе.

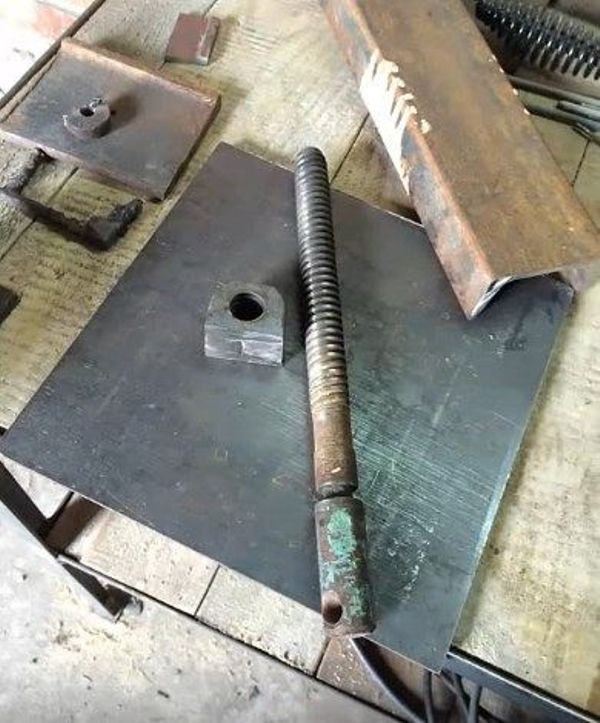

Делают самодельные тиски из: уголка 50х50; полуметрового отрезка швеллера №6; листового металла толщиной 4…5 мм и 10 мм; стального прутка, из которого изготавливают ручку. Понадобятся: болты М6 (18 штук) с гайками, граверами, шайбами; винт, на котором имеется крупная резьба (можно взять из сантехнической задвижки, старых тисков); гайка под винт; краска.

Из инструментов подготавливают: дрель, кисть, гаечный ключ, металлическую линейку, напильник, сварочный аппарат, болгарку, наждачную бумагу, штангенциркуль, маркер.

Подвижную часть тисков делают из куска швеллера. Вырезают из листового металла пластину по размерам торца швеллера. Устраивают в ней посередине U-образную прорезь (направлена от полки швеллера), ширина которой равна диаметру шейки винта с крупной резьбой, благодаря которой винт, прокручиваясь на одном месте, будет упираться в гайку и перемещать подвижную часть тисков. Готовят такую же пластину, но под внутренние размеры швеллера и с U-образной прорезью, направленной к полке швеллера.

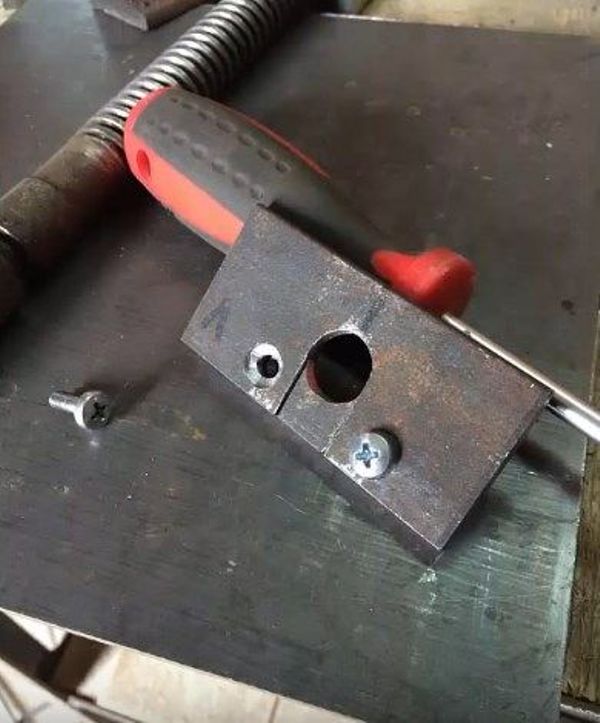

Первую пластинку приваривают к торцу швеллера. Размещают винт шейкой в U-образной прорези, ручкой от швеллера. Устанавливают вторую пластинку с внутренней стороны и соединяют ее винтами с первой. В результате в районе шейки винта остается круглое отверстие.

Из листового металла толщиной 10 мм делают основание. Кладут на него концами полок швеллер. Размещают по его сторонам уголки, концы которых на уровне полки швеллера соединяют металлической пластиной. Лишние участки полок срезают. Соединения выполняют сваркой.

Полученную из уголков и пластины деталь крепят к основанию болтами. Предварительно в начале П-образного ее участка и поперек его закрепляют на основании гайку с крупной резьбой. В последнюю ввинчивают винт, добиваясь вхождения швеллера вовнутрь П-образного участка.

Зажимные пластины тисков изготавливают из отрезков уголка 50х50. Нижнюю их часть делают по ширине полки швеллера, верхнюю в 1,5…2 раза больше. По краю последней прикручивают болтами с утопленными головками узкие полоски толстого металла – они являются губами, которыми непосредственно будет зажиматься деталь.

Одну зажимную пластину крепят меньшей стороной в начале П-образного участка верхней детали. Располагают губой в сторону ручки винта. Вторую – на начальном участке швеллера у ручки винта – направление губы – к ранее установленной.

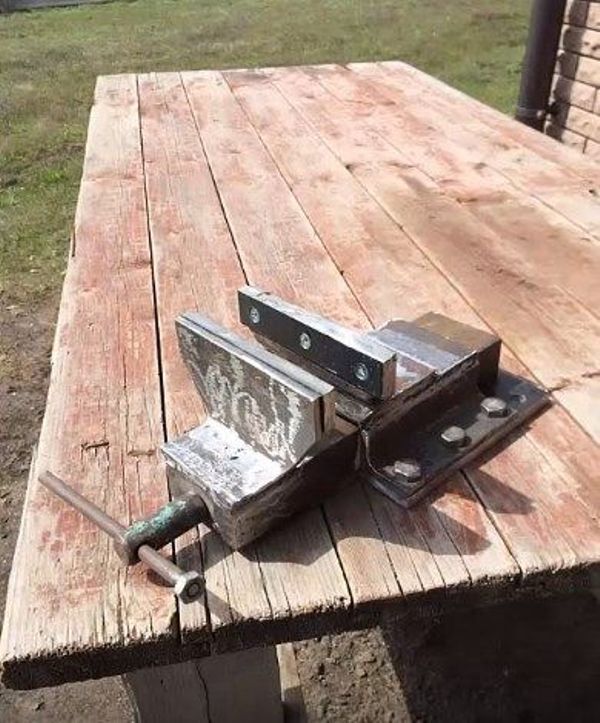

Тиски основанием крепят болтами на крышку стола и используют по назначению.
