Самодельная сушилка для обуви

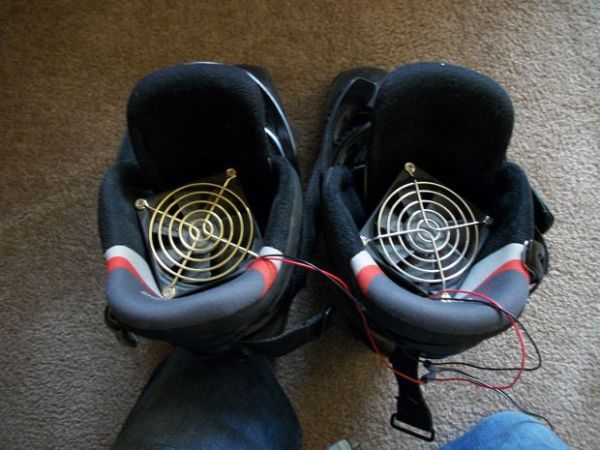

Эффективность сушки обуви зависит от постоянного притока вовнутрь теплого воздуха. Он «забирает» лишнюю влажность и выводит ее наружу. В предлагаемой самодельной сушилке нагревательными элементами служат резисторы. Они обдуваются потоком воздуха, создаваемым вентилятором, который затем по воздуховодам направляется вовнутрь обуви.

Вентилятор в самоделке работает от электродвигателя постоянного тока. Чтобы получить его, в схеме предусмотрен выпрямительный мост на четырех диодах. В ней есть также конденсатор, который призван сглаживать пульсации выпрямленного напряжения.

Из резисторов в нагревательную камеру подходят С2-23, МЛТ, обладающие рассеивающей мощностью 2 Вт. Схему комплектуют: конденсатором К50-35 (возможна замена на другой, аналогичный по характеристикам); любыми выпрямительными диодами, характеристики которых по прямому току не меньше 200мА, а обратное напряжение – не меньше 50 В. Источником питания может служить соответствующий блок компьютера.

В схеме предусматривается дополнительный резистор, который служит для регулирования частоты вращения вентилятора. Благодаря ему в обувь поступает нагретый воздух, который способствует ее быстрому высыханию.

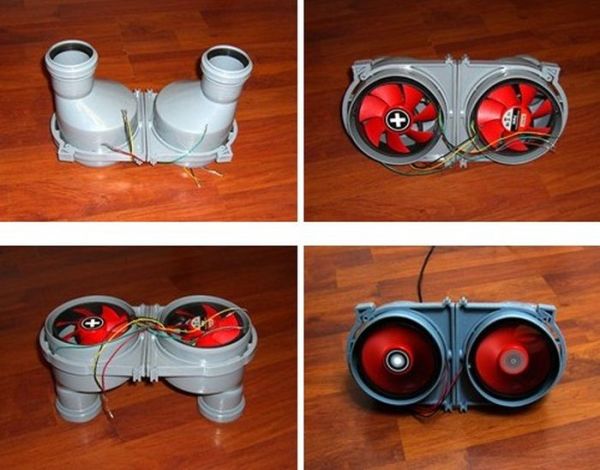

Нагрев воздуха резисторами происходит в нагревательной камере. Она размерами 10х10х3,5 см; для изготовления используется распределительная коробка из пластика. На ее крышке устраивают отверстие 7-сантиметрового диаметра, через которое соединяют с вентилятором. Последний должен нагнетать воздух вовнутрь коробки; подходит от системного компьютерного блока – он в нем обдувает блок питания.

На внутренней стороне крышки раздаточной коробки, в районе отверстий вентилятора, устанавливают резисторы, которые будут нагревать поступающий воздух. Ближе к стенке закрепляют резистор, конденсатор и диоды. Все последние детали, после испытания устройства, закрепляют на поверхности крышки термоклеем.

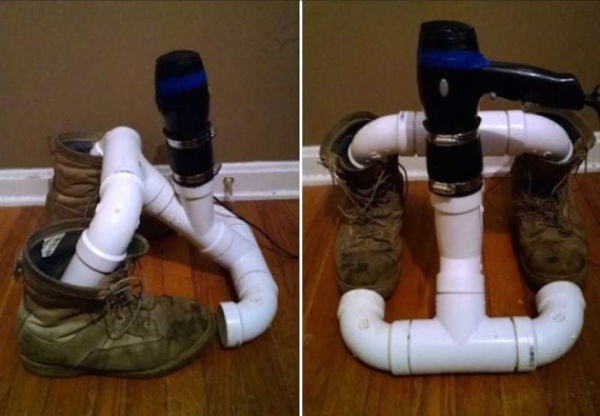

В боковой стенке раздаточной коробки устраивают два симметричных отверстия под воздуховоды. Последние можно сделать из пластиковых водопроводных труб с внутренним диаметром 1,9 см.

Крепят воздуховоды к днищу коробки, используя болтовые соединения. Для этого на концах труб (участки примерно 7 см)делают срезы на половину диаметра, после чего сверлят по два сквозных отверстия под винты. После вводят эти концы вовнутрь коробки, устраивают соответствующие отверстия в ее днище и скрепляют детали болтами.

Похоже, Вам также нужно прочитать про  Как сделать электроскоп

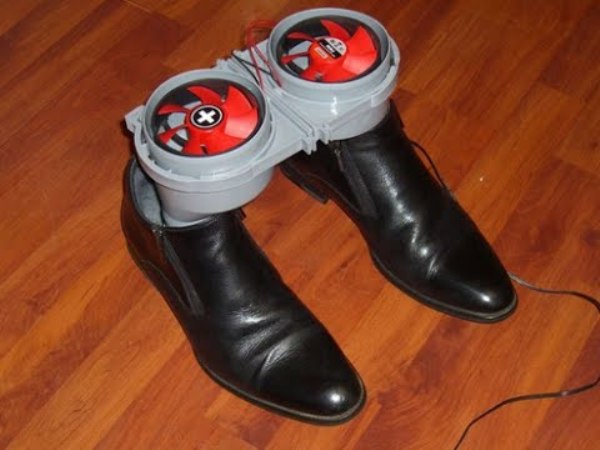

Свободные концы воздуховодов нагревают горячей водой, газовой горелкой и изгибают под нужным углом. Чтобы нагретый воздух из них выходил равномерно, концевые участки труб снабжают перфорацией, устраивая отверстия диаметром 4…5 мм.
