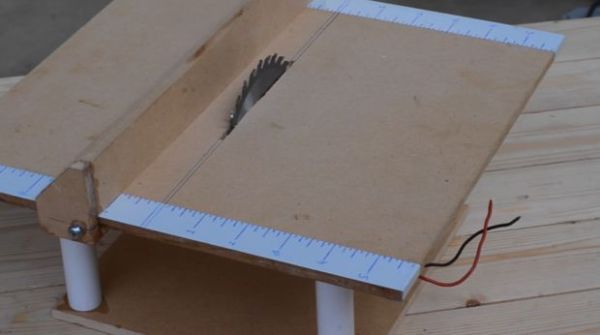

Самодельная мини циркулярная пила

Для тех, кто занимается поделками, важно иметь под рукой небольшую циркулярную пилу, которой можно обрезать и изготавливать разные детали из дерева. Ее просто изготовить самому. Для этого понадобится: плиты МДФ; электродвигатель; наждачная бумага; муфта; разъем; клей; крепеж; труба из полипропилена; ручку; скотч или клейкая лента; термотрубка; кнопка выключения; 12-вольтный блок питания; пильный диск.

Для работы нужно подготовить инструменты: электродрель со сверлами; отвертку; пилу; струбцину; электролобзик; паяльник; линейку.

Из листа МДФ вырезают стол, прямоугольную и две трапециевидных части. Они понадобятся, чтобы разместить и закрепить двигатель.

Мотор используют, к примеру, от стеклоочистителей, которые имеются в автомобиле. Его крепежной частью располагают на прямоугольной заготовке, делают разметку мест крепления. В последних устраивают дрелью отверстия. В центральной части устраивают выборку, чтобы в ней разместился без проблем прилив, который есть на двигателе. Фиксируют мотор на заготовке с помощью четырех болтов.

На вал электродвигателя, который выступает за пределы прямоугольной заготовки из МДВ, устанавливают муфту, а на нее – пильный диск.

Далее занимаются столом. Закрепляют его струбциной. Располагают на нем двигатель, отмечают прорезь, в которую будет входить диск пилы. Мотор убирают и, пользуясь лобзиком, прорезают прорезь.

Двигатель кладут на стол, размещая пильный диск в устроенной ранее прорези. Крепят его к столу, приклеивая вначале прямоугольную деталь из МДФ, к которой мотор был прикручен ранее. Затем добавляют по ее торцам трапециевидные заготовки из МДВ и все соединения тоже проклеивают.

Изготавливают опорную часть. Вырезают из МДФ прямоугольник по размерам немного меньше, чем стол. К нему по углам приклеивают отрезки (всего четыре) полипропиленовой трубы. Сверху располагают стол, который тоже приклеивают к торцам трубок.

Похоже, Вам также нужно прочитать про  Как сделать электрохимическую гравировку ножа

Направляющую планку делают из двух узких полосок МДФ-плиты. Их склеивают между собой длинными сторонами под прямым углом. После размещают параллельно режущему диску и крепят к столу саморезами.

Для ориентации с размерами, по краям стола приклеивают ленты из белого материала. После на нем наносят метрическую разметку.

Подсоединение двигателя к аккумулятору производят через кнопку-выключатель. Все соединения изолируют изолентой.
