Ручка для переноски тяжелых вещей

Многие, и, наверное, не раз, сталкивались с проблемой переноса тяжелых вещей. Делать это трудно, а если они и объемные, то неудобно. В результате можно получить травму, потянуть спину, руки, ноги, а потом долго лечиться.

Проще сделать специальную ручку, которая упрощает процесс и подходит для любых по весу и габаритам вещам. Из материалов для такой поделки потребуется: профильная труба сечением 20х20 и 25х25 мм; уголок 32х32; металлическая полоса 2,5-сантиметровой ширины и немного 3-санитметровой, но толщиной 6 мм; болты; гайки.

Инструменты, которые понадобятся в процессе работы: шуруповерт; сварочный аппарат; болгарка; сверла; диски на болгарку; ленточная пила; машинное масло.

Ленточной пилой от трубы меньшего поперечного сечения отрезают два куска длиной 25 см. Не забывают на место реза капать машинное масло – это убережет пилу. В каждом куске со стороны одного конца устраивают продольный осевой паз шириной и глубиной, соответственно, 6 и 30 мм.

Сразу же делают заготовки длиной по 6 см из более толстой металлической полосы. У полученных пластинок скругляют все углы. С одного их края, по оси устраивают отверстия диаметром 12 мм.

Вставляют полученные пластинки симметрично в устроенные ранее в отрезках профильной трубы пазы (имеющиеся в них отверстия – наружу). Сваривают заготовки, зачищают болгаркой швы.

Берут профильную трубу сечением 25х25 мм, отмеряют два отрезка по 3 см и с помощью ленточной пилы отрезают. Получают ползуны. Сверлят в них поперек по одному отверстию диаметром 6 мм. Одевают на отрезки трубы меньшего сечения и, ориентируясь на имеющиеся, устраивают в них соосные отверстия. Причем делают это на разных расстояниях от конца отрезков, например, 4 штуки – расстояние между каждой парой 3 см. Размещают ползуны на концах отрезков, фиксируют их положение болтами М6; после проверки – снимают.

Из 32-го уголка ленточной пилой отрезают два 5-сантиметровых отрезка. Приваривают к ползунам полкой со стороны, на которой имеется отверстие. При этом располагают полкой параллельного торцу и ниже его на 5 мм. В итоге получают губки на плечах полки.

Делают раму. Отрезают для ручки кусок трубы диаметром половину дюйма, и два отрезка из полосы 2,5-сантмиетровой длины. Последние изгибают в тисках, придавая им форму, состоящую из вертикальных концов и соединяющего их по диагонали участка.

Отрезают ленточной пилой отрезок длиной 16…18 см из трубы сечением 25х25 мм. Прикладывают к нему с двух сторон одним из концов изогнутые ранее пластины, между свободными концами последних размещают ручку из куска трубы. Сваривают элементы между собой. Зачищают швы.

Отрезают от трубы 20х20 кусок 16-18-сантиметровой длины. Размещают его внутри отрезка трубы 25х25 мм, к которому приварена ручка. Сверлят ряд осевых поперечных отверстий диаметром 6 мм. Благодаря им и болту отрезки можно фиксировать между собой в разном положении.

Из полосы металла 3-сантиметровой ширины отрезают две пластинки длиной 6 см. Вблизи их краев, с обеих сторон, по оси, сверлят отверстия диаметром 6 мм. Размещают между ними пластины, ранее вваренные на концах отрезков трубы 20х20 мм. Соединяют подвижно через соответствующие отверстия болтами М6 и гайками. Получают готовые плечи.

Поперек последних пластин, по их центру приваривают отрезок профильной трубы 20х20 мм, который входит телескопически в кусок трубы, приваренный к ручке.

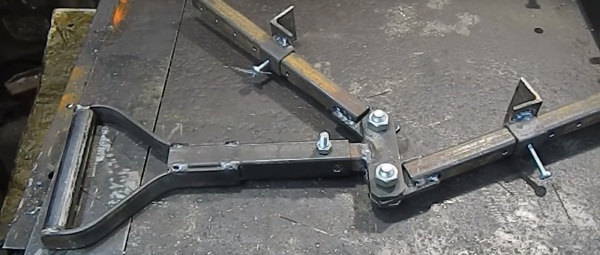

Устройство укладывают плечами сверху предмета, который нужно перенести. Сдвигают до контакта с его боковинами губки на плечах. Приподнимают за ручку. Деталь весом 25 кг поднимается беспроблемно.
