Простой преобразователь для питания энергосберегающих ламп

Иногда бывает очень нужен низковольтный источник питания для энергосберегающих ламп дневного света. Подобная надобность возникает в местах, где нет цивилизации и электросетей, поэтому приходится выкручиваться с помощью батареек и аккумуляторов. Кроме этого подобное устройство можно использовать и в быту при попытках оживить сгоревшую лампу.

Преобразователь напряжения для энергосберегающей лампы составляют три условных части:

  • Задающий генератор прямоугольных импульсов на микросхемах К155ЛА3 или К555ЛА3. Возможно использование и других аналогичных микросхем. В данном случае использовался второй вариант;
  • Полевой транзистор IFRZ44N, под управлением генератора, в нагрузку которого включена обмотка трансформатора;
  • Повышающий трансформатор.

С помощью построечного резистора управляется задающий генератор. На его выходе подключается транзистор со светодиодным источником света. Его наличие помогает контролировать правильную частоту и функциональность генератора.

В зависимости от частоты будет меняться работа транзистора и трансформатора, от этого яркость ламп будет то выше, то ниже. С помощью построечного резистора настраивается чистота, которая оптимальна по соотношению протекающего тока через транзистор Т2 и яркости лампы. Она должна находиться в диапазоне от 70 до 120 Гц.

Сборка преобразователя

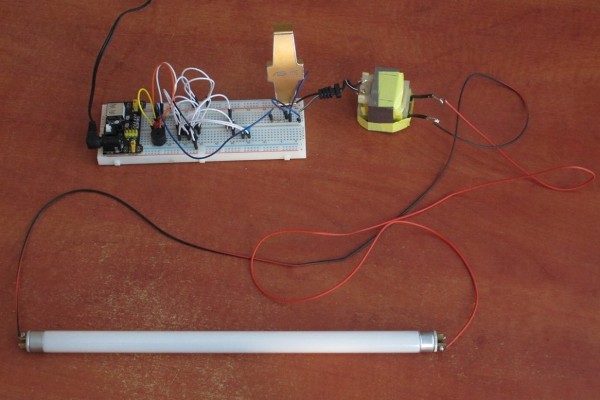

Схема преобразователя получает питание от блока макетной платы 5В. Трансформатор снимается с блока питания и включается наоборот, таким образом, чтобы обмотка с большим количеством витком смотрела в сторону лампы. Из-за того, что транзистор может сильно нагреваться, необходимо располагать его на радиаторе. Так он будет едва теплым.

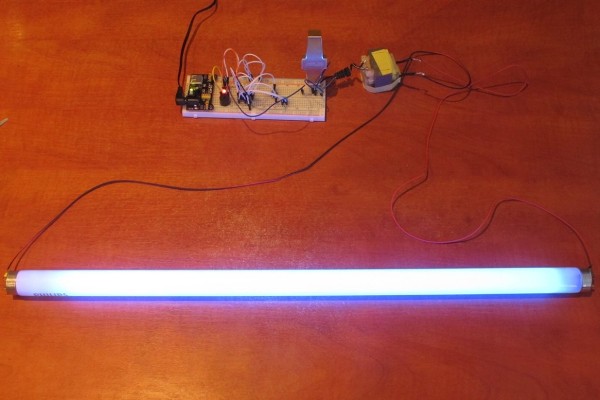

От работы этой схемы не теряются в яркости лампы дневного света до 10 Вт. Для большей мощности ее не хватит.

Чтобы мощность схемы была выше, а соответственно и яркость ламп, можно запитать ее от блока на 12 В. В этом случае необходим стабилизатор на 5В для питания микросхем.
