Простая телевизионная антенна

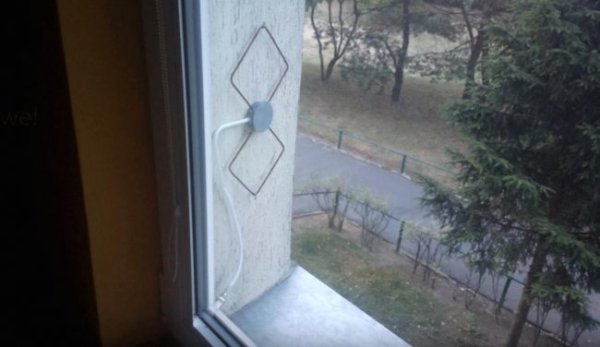

Предлагаемая антенна, которую просто сделать самому, имеет простую конструкцию, хорошо принимает цифровое и аналоговое телевидение. Ее можно размещать в доме, на улице. С виду представляет двойной квадрат – «би-квадрат».

Чтобы сделать предлагаемую антенну нужно запастись: коаксиальным кабелем; телевизионным разъемом; медной проволокой 2-4-миллиметрового диаметра и метровой длины (если под рукой ее нет, то подойдет даже стальная); флюсом с припоем; круглой распределительной коробкой из пластика или другой аналогичной ей.

Перед началом работы рассчитывают необходимые размеры антенны. Они зависят от диапазона, в котором работает телевидение. Для цифровых каналов среднее его значение – 690 МГц, для аналоговых, например, для ДМВ, – 470.

Опираясь на указанные значения, производят расчет антенны. Вручную сделать это сложно. Лучше зайти на страницу в интернете и воспользоваться калькулятором. Если ввести, к примеру, 690 МГц, то получают необходимое плечо квадрата – 105 мм. На этом значении и будет строиться дальнейшее описание.

Далее от толстого медного провода откусывают кусачками, пассатижами кусок длиной примерно 90 см. Выпрямляют его, убирая волны, которые появились при смотке с катушки.

Пользуясь линейкой, маркером, отмеряют на поводе четыре отрезка по 10,5 см длиной. Сгибают провод в местах отметок, формируя два квадрата, соединяющиеся между собой одним углом и расположенные симметрично один к другому. Провод толстый, потому чтобы сделать все аккуратно придется потрудиться.

Образовавшийся лишний кусок провода откусывают, оставляя сантиметровый припуск, который понадобится для пайки замкнутого контура. После зачистки места спаивают концы проводов. Паяльник используют помощнее, так как провод толстый и его трудно прогревать.

Зачищают конец телевизионного кабеля и припаивают его к общему угла квадратов: сердцевину к одной стороне, оплетку – к другой. Другой конец кабеля снабжают штекером и антенна готова к работе.


Чтобы она выглядела красивее, среднюю ее часть «прячут» вовнутрь корпуса, который изготавливают из раздаточной коробки. Для этого делают ее тоньше, отпиливая половину ножовкой. Затем устраивают пазы под стороны квадрата из медной проволоки. Заканчивают заливкой пазов в коробке и мест пайки клеем. После закрывают крышкой и антенна готова.
