Приспособление для заточки сверл

Сверла, используемые при устройстве отверстий, особенно в металлических деталях, быстро тупятся. Их приходится часто затачивать, что сделать качественно без соответствующих приспособлений очень сложно.

Они разные, но все довольно дорогие. Можно, по имеющимся в интернете чертежам, советам, изготовить приспособление самостоятельно. В итоге получится надежное устройство, при этом будут сэкономлены деньги.

Важность угла заточки вытекает из того, что от него зависит оптимальная работа инструмента при сверлении отверстий. Причем этот угол для разных металлов различный: для чугуна, стали твердосплавной бронзы он 115-120°; для мягкой бронзы, латунных сплавов – 125-135°; для красной меди – 125°; для алюминия, мягких сплавов на его основе, гранита, керамики, древесины любых пород – 135°; для магния и сплавов с ним – 85°; для силумина, текстолита, пластика – 90-100°. Исходя их этих значений разрабатывают конструкции и делают устройства, которые облегчают заточку сверл.



Самое простое приспособление – кусок деревянного бруса, срезанного по косой на угол, обеспечивающий нужное положение сверла относительно наждачного круга при затачивании. Недостаток его в необходимости придерживания сверла рукой, что трудно даже для опытного человека.

Как вариант простого приспособления можно использовать втулку, внутренний диаметр которой равен диаметру сверла. Она жестко крепится под нужным углом к основанию. Помещенное во втулку сверло, благодаря этому, подается режущей частью к вращающемуся наждачному кругу под нужным углом, что обеспечивает правильность заточки.

Описанное устройство может быть усовершенствовано. Чтобы затачивать разные по диаметру сверла, используют, вместо втулки, толстый деревянный брусок из плотной древесины. В нем сверлят отверстия под разные диаметры сверл. Для зажима используют то, которое подходит ему по своему диаметру.

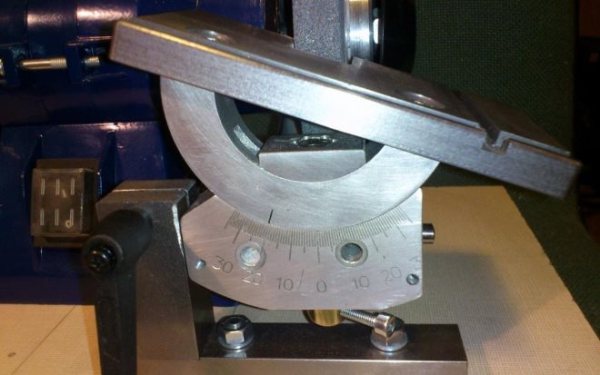

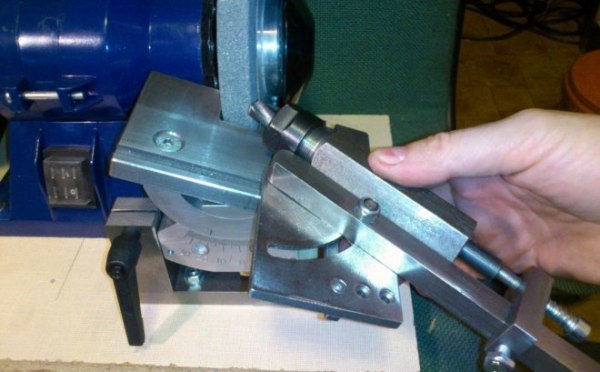

Еще один вариант приспособления содержит основание в виде пластины, в которой в средней части сделано V-образное углубление. В него укладывают сверло и прикрывают прижимной планкой. Обе детали стягивают зажимными винами. В таком устройстве можно закрепить сверла разного диаметра. Его для работы устанавливают под нужным углом на основание.



Проводя заточку сверла всегда контролируют углы, образуемые режущей частью. Пользуются специальным шаблоном, который продается на рынке, можно изготовить самому. К примеру, по краю тонкой металлической пластинки с помощью напильника делают углубления, соответствующие требуемым углам заточки. Контролируют их устройство с помощью угломерных инструментов.
