Приспособление чтобы открутить шпильку

Разъемные соединения деталей чаще устраивают с помощью болтов, винтов, гаек. Затягивают их с определенным усилием. Со временем крепеж забивается грязью, коррозирует, что чревато его разрушением. Последнее возможно и при попытке снять гайку, вывернуть болт.

В результате часто возникает ситуация с поврежденной шпилькой, которую выкручивают, используя разные приемы. Последних много, среди них – высверливание тела шпильки. Учитывая материал последней, возможен уход сверла в сторону, что приводит к порче детали, в которую вкручена шпилька.

Решить проблему удержания сверла строго по центру шпильки помогает специальное приспособление-кондуктор. Правда использовать его можно только на поверхностях, на которых установлено не меньше трех шпилек и рассверлить нужно одну из них.

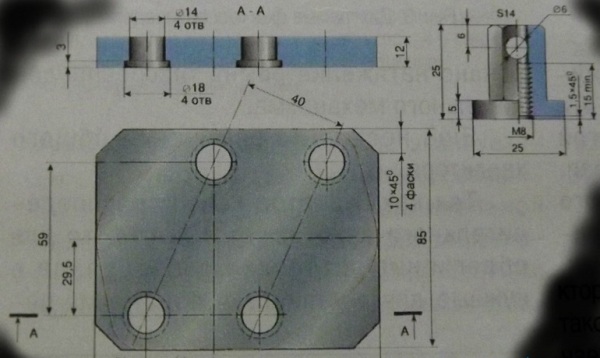

Приспособление состоит из:

  • Основания в виде металлической пластины толщиной 1,2 см; его размеры должны перекрывать все места с установленными шпильками;
  • Гайки крепления кондуктора и цельной штатной шпильки диаметром и с резьбой, такой же, как у шпилек, установленных на поверхности; последняя длиной 3,7 см, имеют резьбу на участках 1,2 и 2, 2 см;
  • Длинной втулки для сверла; ее внешний диаметр 1,4 см, внутренний – меньше диаметра шпильки, длина – 2,0 см;
  • Короткой втулки для шпилек, с внешним диаметром 1,4 см, высотой – 1,2 см (равна толщине основания), внутренним диаметром под шпильку.

На основании устраивают отверстия диаметром 1,4 см. Места их размещения должны соответствовать установленным на поверхности шпилькам. Втулки с одного конца снабжены ребордами диаметром 1,75 см и толщиной 0,35. Под них расточены с нижней стороны отверстия в кондукторе.

Пользуются приспособлением для откручивания шпилек так: если сломанная шпилька выступает над поверхностью, ее срезают болгаркой; размещают над ней втулку для сверла; на две целых шпильки (если их нет, то ввинчивают штатные шпильки) одевают другой вид втулок; размещают на поверхности кондуктор – он должен своими отверстиями «одеться» на установленные ранее втулки; навинчивают на целые (штатные) шпильки гайки крепления, прижимают кондуктор к поверхности.

После установки кондуктора сверло, установленное на сверлильном станке, в дрель, вводят вовнутрь втулки для сверла и рассверливают сломанную шпильку. Режущий инструмент расположен в направляющей, которая не даст ему уйти в сторону.

Приведенные размеры для кондуктора, втулок подходят для высверливания шпилек из соединения головки двигателя и коллектора. Аналогично можно сделать приспособление под другие ситуации.
