Полезное приспособление для электролобзика

Электролобзик в числе часто востребованных инструментов, которые применяют умельцы при изготовлении поделок. Но им, не имея большого опыта, сложно выполнять точные резы. Помогает справиться с проблемой использование разных приспособлений, облегчающих обращение с прибором, повышающих качество выполняемой им работы.

Одно из таких устройств позволяет качественно торцевать элементы изделий, что можно сделать только торцевой пилой. Поделка имеет простую конструкцию, быстро изготавливается.

Из строганой доски шириной 10 см отрезают кусок 72-сантмиетровой длины. Рисуют на ней две линии, отстоящие от длинных сторон на 1,5 см. Пользуясь фрезером, устраивают между ними в доске паз толщиной не менее 0,5 см, если позволяет толщина доски, то до 1 см. Полученное углубление используют в приспособлении как направляющее для пяты электролобзика.

Из деревянного бруска отрезают кусочки длиной, равной ширину устроенного в доске паза и толщиной, равной его глубине. Приклеивают их по краям паза, поперек доски. В центре сверлят сквозные отверстия, вводят в них кусочки трубок внутренним диаметром 6 мм, запрессовывают их.

Занимаются изготовлением подставки. Из фанеры вырезают прямоугольную заготовку размером 72х40 см. Отрезают от бруска сечением 8х2,5 см два куска длиной 72 см и два – 35 см. Крепят их узкими сторонами по краям фанерной заготовки саморезами.

Размещают сверху подставки изготовленную ранее направляющую параллельно большим сторонам. Расстояние ее оси от нижней стороны подставки – 24 см, от верхней – 16. Через имеющиеся по краям трубки сверлят сквозные отверстия 6-миллиметрового диаметра.

Снимают направляющую. Рассверливают отверстия в подставке до размера, чтобы установить гайки Insert M6. Вкручивают в них шпильки, на которые устанавливают обратно направляющую.

Размещают электролобзик без пилки в правом конце направляющей. Отмечают маркером место, в котором находится пилка, сверлят в нем отверстие. Вставляют пилку и делают пропил лобзиком, перемещая его вдоль направляющей к другому краю.

В правой части пропила сверлят два отверстия с правой стороны от пропила и впритык к нему. Одно – в начале пропила, второе – в 10 см от него к дальнему краю. С помощью лобзика выпиливают вставку между ними – в днище направляющей образуется узкая щель.Снимают направляющую.

Занимаются подставкой. Увеличивают до 5 см ширину щели в верхнюю сторону. С левой стороны, снизу крепят брусок длиной 19 см: он параллельный боковой стороне подставки, его правая сторона расположена от нее на расстоянии чуть больше расстояния от нее до конца пропила; при установке направляющей верхний торец бруска упирается в нее.

Отступают от правой стороны бруска, установленного в левой стороне подставки, 15 см, проводят вертикальную линию. Отмечают на ней точку (ось) на расстоянии 9 см от нижней стороны подставки. Пользуясь транспортиром, отмечают с левой стороны от нее линиями углы, кратные 45°. В точке (оси) сверлят отверстие, вставляют в него кусочек трубки, запрессовывают ее.

Изготавливают из бруска заготовку в виде прямоугольника размером 17,5х3,5 см, у которого в средней части одной из больших сторон устроен полукруг радиусом 2…3 см (может быть выполнен как квадрат). В центре полукруга, по линии стороны прямоугольной части заготовки сверлят отверстие. Вставляют в него болт и размещают его свободный конец в другом отверстии, которое ранее устроили на подставке. При этом заготовку размещают полукруглым выступом влево.

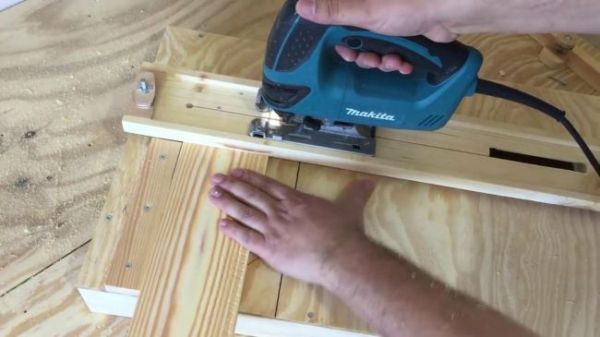

При необходимости сделать торцевой пропил доску крадут на подставку впритык с установленному с левой стороны бруску. Одевают на шпильки направляющую, фиксируют ее концы гайками барашками. При этом край доски расположен под направляющей. Размещают электролобзик на направляющей, выполняют рез, который будет точно под углом 90°.

Если нужно сделать рез под углом, например, 45°, крепят к подставке элемент справа от бруска. Располагают его под нужным углом и зажимают винтом. Обрабатываемую доску прижимают справа к прямоугольной части этого элемента, устанавливают направляющую, закрепляют ее и делают рез лобзиком. Он будет точно под углом 45°.
