Мощная антенна для приема и раздачи Wi-Fi сигнала

Wi-Fi сегодня из самых востребованных технологий, которые обеспечивают связь гаджетов с интернетом без проводов, с помощью радиосвязи. Она удобна, позволяет пользоваться всемирной «паутиной» в любом месте квартиры.

Стандартная реализация Wi-Fi предусматривает наличие на входе в квартиру, дом специального роутера, снабженного антенной. Дальность его действия определяется маркой устройств и не превышает нескольких десятков метров. Если же имеется необходимость передавать и принимать сигнал маршрутизатора на больших расстояниях, измеряемых километрами, то необходимо позаботиться о смене антенны.

Для изготовления «дальнобойной» антенны для приема и передачи Wi-Fi-сигнала потребуется листовая медь. Ее толщина должна быть 3 мм; материал можно заменить другим металлом, но предпочтение за медью.

Пользуясь специальными ножницами, из листа меди вырезают семь круглых заготовок: по одной диаметром 90, 68, 54 и 38 мм; три – 37 мм. В каждой из них по центру устраивают отверстие 4-миллиметрового диаметра.

В пределах поверхностей двух больших дисков устраивают еще по два отверстия. Они расположены на удалении 58 мм от их центров и расположены на радиусах, образуемых прямоугольный сектор. Отверстия используют для размещения провода для подключения антенны.

Для изготовления антенны требуется стержень из металла длиной не меньше 145 мм, диаметром 4 мм. Лучше найти такого размера шпильку и сразу запастись гайками М4, которые используют в дальнейшем для креплений.

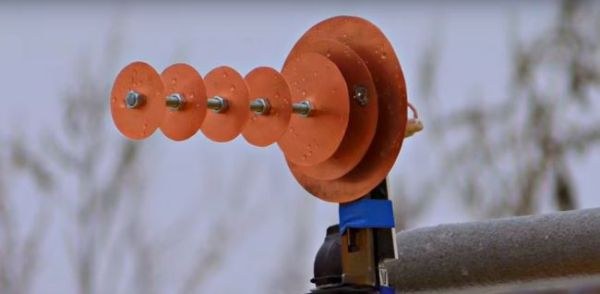

Собирают антенну: на шпильку навинчивают гайку у одного из концов, размещают самый большой диск из меди, навинчивают вторую гайку, зажимая между ними пластину; со стороны свободного конца шпильки накручивают гайку, устанавливают диск диаметром 68 мм и фиксируют его положение второй гайкой, навинчиваемой следующей на шпильку; дальше таким же способом закрепляют на шпильке диск диаметром 54 мм, затем 38, а после – каждый из 37-миллиметровым.

68-миллиметровый диск размещают на удалении от самого большого на расстояние 11 мм. Между ним и 54-миллиметровым должно быть 12 мм. Следующий диск (38 мм) должен быть удален на 32 мм, следующие расстояния между ближайшими дисками должны быть равными 28…32 мм. Выступающие концы шпильки отрезают.

Изготовленную антенну размещают на вертикальной треноге. Подключают ее к сетевому Wi-Fi-роутеру, раздающему сигнал. Чтобы ловить с ее помощью сигнал с большого расстояния, к большему диску подсоединяют телевизионный кабель, второй конец которого крепят к Wi-Fi-адаптеру.
