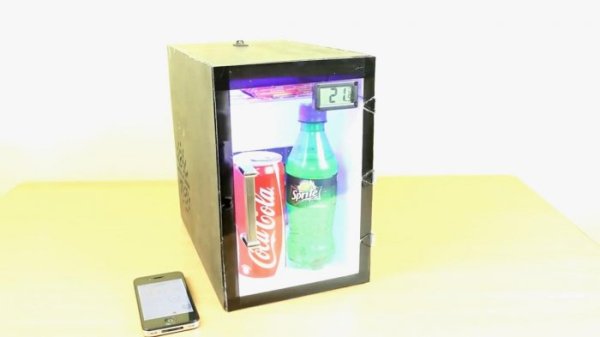

Мини холодильник 12 В своими руками

Такой холодильник – идеальное решение для летних путешествий. Он может работать не только от напряжения 12 В, но и подключаться к сети в 5, 220 В. С его помощью можно иметь всегда охлажденные напитки, сохранить в дороге скоропортящиеся продукты.

Чтобы сделать мини холодильник, нужно вначале отправиться на рынок и купить блок охлаждения, включающий элемент Пельтье, три вентилятора, радиатор. Его размеры должны быть примерно 10 х 9,8 х 17,5 см. Если планируется подключать прибор и к сети 220 В, то нужно запастись и импульсным источником питания, рассчитанным на 10 А и 12 В.

Корпус холодильника делают объемом, чтобы в нем разместилась камера для напитков, блоки охлаждения, питания. Изготавливают его из, например, оргалита.

В средней пластине, которой внутренняя камера холодильника разделяется на две части, вырезают окно под радиатор с Пельтье модулем. Блок охлаждения кладут на боковые пластины корпуса, отмечают периметр. После внутри последнего сверлят большое количество отверстий небольшого диаметра. Через них «с улицы» будет поступать поток воздуха, который затем минует радиатор, забирает от него тепло и через такие же отверстия в другой боковой стенке выходит наружу. Все детали корпуса покрывают аэрозольной краской.

Сборку корпуса ведут горячим клеем. Вначале на днище устанавливают вертикально внутреннюю перегородку. На нее крепят горячим клеем разделительную часть, присутствующую на блоке охлаждения. Дальше приклеивают с двух сторон остальные части корпуса.

На основание, в техническом отделе, приклеивают деревянный брусок, на котором располагают блок охлаждения. С обратной стороны средней стенки, напротив последнего, прикручивают небольшой вентилятор.

Техническую часть корпуса разделяют на две части полкой, которую опирают на рейки из дерева. Верхнюю часть используются для размещения блока питания.

Похоже, Вам также нужно прочитать про  Самодельная насадка для шуруповерта из жестяной банки

Для дверцы холодильника применяют акриловое стекло. Вырезают из него пластину необходимого размера. Приклеивают к ней секундным клеем небольшие петли. По периметру располагают черную самоклеющуюся ленту. К противоположной петлям стороне крепят ручку.

Внутри камеры устраивают подсветку из двух секций светодиодных лент разного свечения (белая, цветная). Их приклеивают на миниполочках, сделанным из акрилового стекла.  Соединяют проводами светодиодные ленты, элемент Пельтье, вентилятор. Переключатель размещают на боковой пластине корпуса. Проводят изолирование всех открытых скруток.

Картонной вставкой закрывают отсек, в котором находится блок охлаждения. Этим ограничивается подъем теплого воздуха вверх к источнику питания. Устраивают отверстия в задней стенке для подвода 220-вольтного провода питания. Для фиксации дверей устанавливают минимагниты.

В крышке корпуса размещают выключатель питания. Выполняют пайку проводов к нему. Изнутри стенки холодильника оклеивают с помощью горячего клея тонким пенопластом. В конце, с внутренней стороны дверей, располагают электронный термометр с датчиком вблизи вентилятора.
