Мини сварочный аппарат 12 В

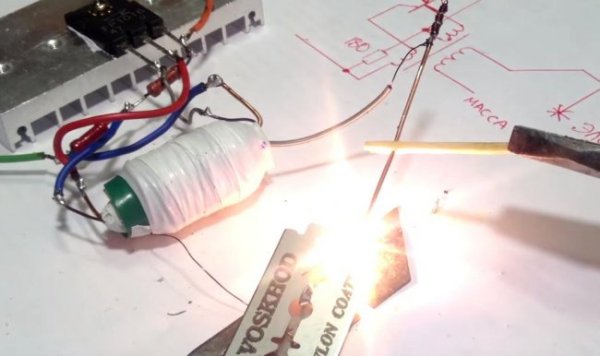

Устройство изготавливают с использованием трансформатора, двух сопротивлений, мощность которых в пределах 0,5…2 Вт, транзистора. Трансформатор делается самостоятельно – описание приведено ниже.

Транзистор подходит FP1016. Однако он редко есть в продаже, потому можно заменить КТ837, 2SB1587, КТ835, КТ825. Подойдет и КТ829, но у него необходимо в дальнейшем изменять полярность питания. Если же невозможно найти ничего из перечисленного, нужно взять любой, в характеристиках которого коллекторный ток выше 7 А, у коллектор-эмиттер работает с напряжением свыше 150 В. Кроме того, он должен обладать большим коэффициентом усиления.

К транзистору лучше сразу установить теплоотвод. Неплохо разместить в схеме фильтрующий конденсатор, установку которого проводят параллельно источнику. Его функция – исключить помехи, которые могут попасть к источнику – они сопровождают работу блокинг-генератора.

Чтобы изготовить трансформатор нужен кусок стержня из феррата – его можно взять в радиоприемнике. Обмотку коллектора делают проводом диаметром 1 мм, длиной, которой достаточно на двадцать витков; базовую обмотку выполняют проводником 0,5…1 мм, накручивая пять витков. Для высоковольтной обмотки используют провод 0,14…0,25 мм, делая им полтысячи витков.

Перечисленные обмотки делают витками, направленными в одну сторону. Вначале устраивают коллекторную, затем следует базовая, следующая – высоковольтная. Последнюю делают в четыре слоя по 125 витков, перекрывая каждый изоляцией. В конце сверху все закрывают толстым слоем белой изоленты.

Концы высоковольтной обмотки служат для подсоединения сварочного электрода и массы. Питание подается через резистор 60 Ом на коллекторную обмотку и далее через еще одно сопротивление 180 Ом – на базовую. Перед первым резистором делается ответвление на вход в транзистор; два остальных его вывода подсоединяют, соответственно, к свободному выходу коллекторной и базовой обмотки.



Похоже, Вам также нужно прочитать про  Шкаф-купе: выбираем лучший вариант для спальни

После сборки запускают схему. Писк при работе сварочного аппарата не наблюдается, потому что генератор имеет частоту, превышающую звуковую. Поэтому предупреждение – не прикасаться руками к выходу трансформатора.

Запуск генератора начинают с подачи напряжения 12 В. Если необходимо – позже его повышают. Сварочная дуга должна образовываться на расстоянии до свариваемой детали в один сантиметр. Ее горение происходит стабильно, без разрывов. Если используется медный электрод, который располагается близко от другого, то образуется плазменная среда, сопровождающаяся повышением температуры дуговой резки-сварки.
