Красивая цветомузыка из жесткого диска

Цветомузыку пытаются делать многие умельцы. Придумывают схемы, необычные устройства для размещения светодиодов. Эта поделка тоже о ней, а для ее реализации используется жесткий компьютерный диск. Конечно неисправный, иначе стоимость цветомузыки окажется неподъемной для большинства мастеров.

Данный вариант красивой цветомузыки выполняют в виде столба, образованного светодиодами, зажигание которых происходит по очереди и зависит от выходного сигнала, который поступает из аудио-усилителя.

В схеме используют микросхему UAA180, хотя, при ее отсутствии, можно ставить A277D,К1003ПП1. Все они являются полными аналогами, включаются одинаково. Микросхема представляет драйвер, который рассчитан на обслуживание двенадцати светодиодов.

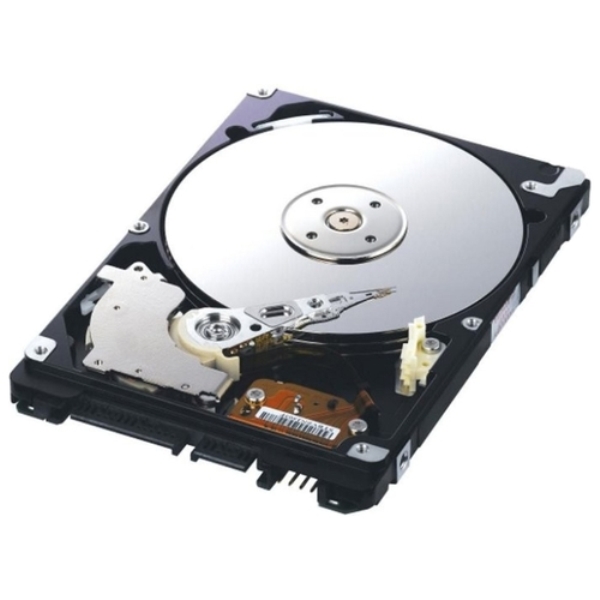

Для цветомузыки используют корпус жесткого компьютерного диска. Его разбирают, убирают все, что является лишним и будет использоваться в устройстве.

Светодиоды применяют сверх яркие, питание каждого составляет 3 В. Подходят любые другие. Их спаивают между собой последовательно и с проводами, по которым будет подаваться напряжение. Затем укладывают по кольцу внутри корпуса диска, вокруг имеющейся в нем оси вращения. После заливают все термоклеем, а если его нет, то обычным. Провода питания выводят наружу.

Занимаются собиранием микросхемы управления, работа которой обеспечивается напряжением 10…18 В. Светодиоды запитывают от «плюса» батареи группами по 4 прибора (1…4, 4…8, 9…12), соединенных последовательно. Вход 1-го подсоединяют к клемме 18 драйвера и через резисторы 12К и 1К – на массу. Их перемычку подсоединяют к клемме 2 драйвера. Кроме того, вход 1-го светодиода через резистор 13К подсоединяют к клемме 3 драйвера и дальше через резистор 56К – к массе.

«Плюс» питания через конденсатор (100 мФ) и «минус» через резистор с изменяемым сопротивлением (потенциометр) (10К)соединяют с массой. Регулятор сопротивления последнего подсоединяют к клемме 17 драйвера. Оставшиеся клеммы драйвера (1 и 16) соединяют с массой.

Перемычки между 1, 2, 3, 4-м и выход из 4-го светодиода присоединяют к клеммам 18, 15, 14, 13 и 12 драйвера. Перемычки между 5, 6, 7, 8-м и выход 8-го светодиода – к 11, 10, 9 и 8. Перемычки между 9, 10, 11, 12-м и выход из 12-го – к 7, 6, 5, 4-му.

После подключения питания все светодиоды должны ярко загореться. Если вращать потенциометр, можно наблюдать изменение их свечения. Дальше подключают схему к аудио-усилителю и любуются цветомузыкой.
