Как создать самый простой зарядник для аккумулятора

Проблема с разрядкой аккумулятора наступает всегда неожиданно. Происходит это отчасти из-за пренебрежения пользователей к рекомендациям производителей проводить каждые полгода подзарядку батареи. Последнее требует специального устройства, которого чаще просто нет под рукой.

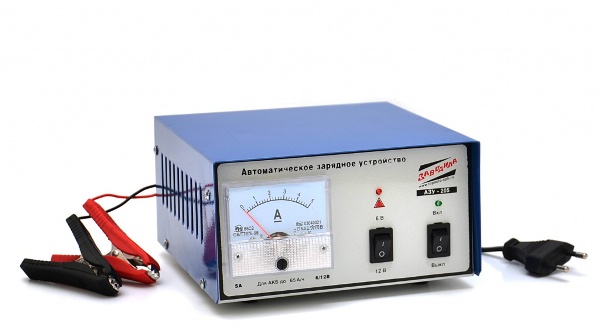

Чтобы не оказаться в таком положении, стоит купить зарядное устройство для аккумулятора. Но можно сделать его самому, причем без навыков паяния, отсутствия радиодеталей. Правда пользоваться им постоянно не рекомендуется, так как все происходит при напряжении 220 В, которое является опасным для жизни.

Достоинство поделки в ее простой конструкции, которую можно сделать, не обладая большими знаниями в электро- и радиотехнике. Кроме того, не понадобятся дефицитные и дорогие детали. Единственным недостатком устройства является его низкий КПД.

Для изготовления простого зарядника понадобится лампа накаливания, рассчитанная на 250 В. Из диодов подходит любой, выдерживающий напряжение 250 В и ток не менее 0,5 А.

Самая простая схема устройства содержит лампу накаливания и один диод, установленные в одной линии цепи; вторая линия подключается к аккумулятору напрямую. Первая подключается к «плюсу» аккумулятора, вторая – к его «минусу».

Если электролампа 100-ваттная, то зарядный ток аккумулятора будет примерно 0,25 А. При двух лампах, подключенных параллельно, он составит 0,5 А. Этого достаточно, чтобы зарядить севший аккумулятор мотоцикла, автомобиля.

Более сложная схема имеет вместо одного диода выпрямительный мост, в котором их четыре. Напряжение от сети 220 В подводится к двум противоположным (ближайшему и дальнему) углам выпрямительного моста. С двух оставшихся снимается ток для зарядки аккумулятора, при этом «плюс» идет от верхнего угла, а «минус» – от нижнего. В схеме остается дампа накаливания – находится в линии, подключенной к ближнему углу выпрямительного моста.

Похоже, Вам также нужно прочитать про  Как сделать громкоговоритель

В схеме четыре диода, соединенный в диодный мости. Она мощнее, так как при одной 100-ваттной лампочке зарядный ток аккумулятора будет равным 0,5 А. Его можно увеличить до 1 А, подсоединив вторую лампу параллельно первой.

По рекомендациям аккумуляторную батарею заряжают током, равным 10% ее емкости. То есть, АК-90 требует зарядного тока в 9 А. При этом время, за которое она зарядится полностью, составляет 10…12 часов. В действительности зарядный ток уменьшают в два раза, увеличивают время зарядки.
