Как сделать водяной насос из ПВХ труб

Водоснабжение, полив растений на загородном участке, даче, в саду играют важную роль. Без воды даже хорошая почва не будет приносить достойные урожаи, несмотря на постоянную заботу и каждодневный труд.

Главным элементом систем полива является насос. С его помощью решается вопрос доставки воды к грядкам дачи, обеспечивается достаточность и равномерность полива. Кроме того, он позволяет легко автоматизировать процесс.

Аналогичные приборы в большом ассортименте есть в продаже в магазинах, предлагающих садовый и огородный инвентарь. Стоят они недешево, потому не по карману большинству соотечественников. Но выход есть – водяной насос можно изготовить самому, потратив на необходимые для этого компоненты до 10 долларов.

Самый простой его вариант – пропеллерного типа с вертикальным расположением. Конструкция такого насоса простая, потому он может быть изготовлен даже новичком, поверхностно разбирающимся в таких устройствах.

Чтобы изготовить указанный водяной насос понадобится отрезок (35-40 см) 32-миллиметровой трубы из ПВХ. Нужно также купить соединительный тройник под ПВХ-трубку, электродвигатель, работающий от постоянного тока напряжением 12 В. Поискать придется велосипедную струну, металлическую пластину сантиметровой ширины, термоусадочные кембрики, кусочек оргстекла, медную проволоку и 12-вольтовый аккумулятор.

Вначале изготавливают корпус будущего насоса. Трубку разрезают, заготавливая отрезки длиной 6 и 25 см. С помощью сантехнического паяльника подсоединяют их к тройнику, размещая меньший кусок в отводящем в сторону патрубке.

Готовят крыльчатку из металлической пластины. В ее центре устраивают сквозное отверстие под велосипедную спицу. Затем края обрезают так, чтобы помещенная вовнутрь ПВХ-трубки она могла свободно вращаться.

Велосипедную спицу используют как ось. Откусывают на ее конце загиб и с помощью припоя крепят на переходник, которым спица будет крепиться к валу двигателя. На второй конец, отступая 3-4 см от конца, надевают крыльчатку и припаивают с двух сторон паяльником. Полученные лопасти изгибают в поперечном направлении, придавая крыльчатке форму пропеллера.

Похоже, Вам также нужно прочитать про  Что можно сделать из запчастей старой стиральной машины

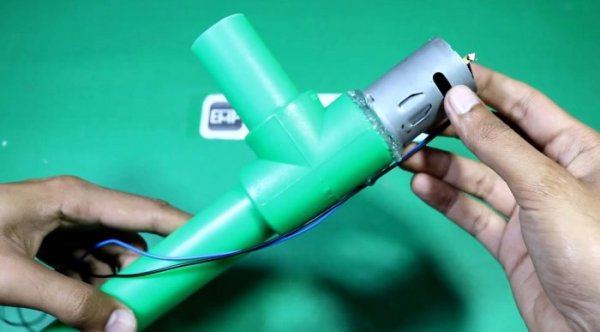

На свободном патрубке тройника закрепляют двигатель, изолируя его от воды пластинкой из оргстекла, которую клеят к корпусу мотора. Внешние размеры пластинки должны быть такими, чтобы она ложилась поверх торца патрубка. При указанных манипуляциях в пластинке устраивают отверстие, через которое остается доступ к зоне вала двигателя.

Спицу с крыльчаткой через переходник насаживают на вал мотора. Вставляют ее через свободный патрубок тройника вовнутрь ПВХ-трубки. Двигатель закрепляют через ранее приклеенную к его корпусу пластинку из оргстекла на торце патрубка с помощью клея. Нижнюю часть всасывающей трубы снабжают распределителем, который не позволит потоку воды закручиваться. Его делают из алюминиевой пластинки.

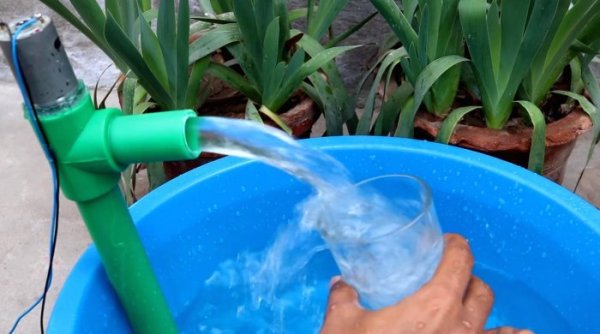

Далее остается только припаять к движку медные контакты, которые изолируют термоусадочными трубками. После подключения к аккумулятору можно начинать поливать грядки.
